潜水泵漏水保护器LB-05型

LB-05漏水保护器

潜水泵漏水保护器LB-05型

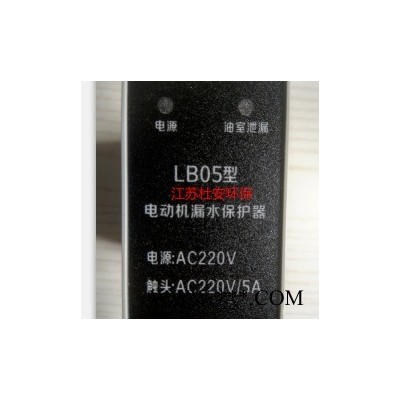

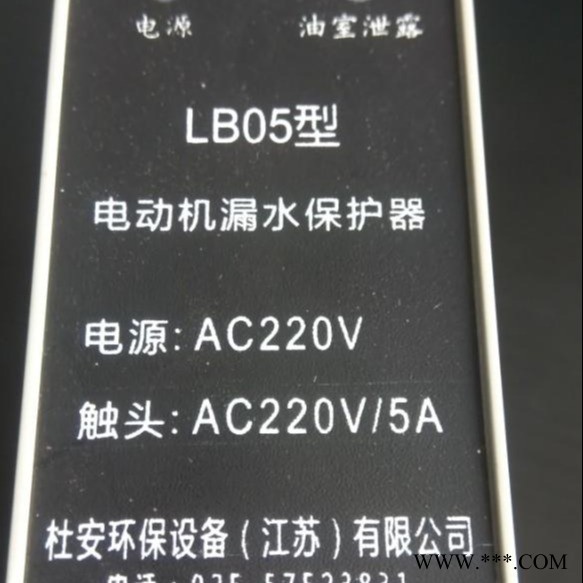

LB-05保护器 AC220V 5A

泄露保护器

潜水泵保护器

LB-05漏水保护器概述:

　　潜水泵漏水保护继电器又称小型综合保护器是专门用于检测潜水泵内水灵敏度的电阻及电机温度信号.传感器使用电极传感器,当泵体内出现漏水情况时或温度不正常时,控制继电器会发出相应的控制信号,以便工作人员对水泵漏水进行处理.控制器在线路设计上采取了一系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作.

　　功能:

　　继电器用于检测潜水泵内水灵敏度的电阻及绕组温度信号（ptc或温度开关）.当检测到潜水泵内水灵敏度的电阻低于给定值时,继电器动作;在断电检查排除故障重新通电后继电器继续恢复工作,当检测到温度信号为开点信号或电阻很大时报警,同时继电器动作.

　　正常时,故障信号输出为常闭信号（注意:标配为常闭,常开信号需定制）,当电源断开或输入信号故障时,常闭信号变为常开信号.

　　可以分别显示报警类型,同时可以手动复位故障.

　　水灵敏度电阻根据标准设定,用户有特殊需要可以提前联系.

　　本继电器电路简单,体积小,重量轻,耗功小,稳定性高,而且采用电子管插入式结构,维修方便.

南京蓝深水泵漏水保护器 水泵过热泄漏保护器 ZJK-9双探测继电器科

　　1.概述

　　潜水泵漏水保护继电器又称小型综合保护器是专门用于检测潜水泵内水灵敏度的电阻及电机温度信号.传感器使用电极传感器.当泵体内出现漏水情况时或温度不正常时,控制器继电器会发出相应的控制信号,以便工作人员对水泵漏水进行处理.控制器在线路设计上采取了系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作.

　　2.功能说明

　　保护器用于检测潜水泵内水灵敏度的电阻及绕组温度信号（PTC或温度开关）.当检测到潜水泵内水灵敏度的电阻低于给定值时,继电器动作;在断电检测排除故障重新通电后保护器恢复工作.当检测到温度信号为开点信号或电阻很大时,保护器相对应用指示灯报警,同时故障继电器动作.

　　ZJK-9（-NO）型号（默认产品）:正常时,故障信号输出为常开信号,当电源断开或输入信号做故障时,常开信号变常闭信号.

　　ZJK-9-NC型号:正常时,故障信号输出为常闭信号,当电源断开或输入信号做故障时,常闭信号变常开信号.

　　面板指示灯可以分别显示报警类型,复位键可以手动复位故障时水灵敏度电阻根据标准设定.用户有特殊需要可以提前联系.

　　3.产品面板说明

　　过热/P:绕组过热指示,正常不亮灯,水泵过热故障时亮红灯.

　　渗漏/S:油室渗漏指示,正常不亮灯,水泵油室渗漏故障时亮红灯.

　　复位/R:复位按键,当出现故障保护器会锁定,通过手动按复位键复位.

　　电源/L:电源指示,通电亮绿灯,只要对保护器供电就亮绿灯.

　　4.技术参数

　　输入信号:

　　渗漏输入:电阻信号或常开信号,水灵敏电阻≤30KΩ.

　　过热输入:PTC电阻信号或常闭信号.

　　传感器供电:DC12V

　　信号控制:响应速度20mS,回差控制±5%

　　环境温度:-20℃~70℃

　　相对湿度:≤95%RH,不结露,无腐蚀性气体场所

　　工作电压:220V/50HZ

　　控制器功耗:≤ AC 2w

　　故障输出容量:5A/AC220V 5A/30VDC

　　控制器外形尺寸:48mm*80mm*120mm

　　安装方式:DIN35导轨

　　重量:0.3kg

　　5.接线端子说明：

　　1.端子1、2（L N）:

　　保护器供电220V 50HZ,保护器接通电源 面板“电源/L” 亮绿灯。

　　2.端子3、4（S-IN）:

　　水泵渗漏输入信号,一般接水泵P31 P32信号线.可检测水泵油室、接线盒、电机腔、湿度的电极或开关量输出信号,信号正常时,“渗漏/S”指示灯不亮,当电极或开关量信号异常时,“渗漏/S”指示灯亮红灯.

　　3.端子5、6（P-IN）:

　　水泵过热输入信号,一般接水泵P11 P12信号线.可检测水泵绕组、轴承、定子放置的PTC电阻或常闭开关量输出信号.信号正常时,“过热/P”指示灯不亮,当信号异常时,"过热/P"指示灯亮红灯.

　　特别说明:当无过热信号时,用导线短接5 6端子.4.端子7、8（Out）:总故障输出,容量5A/220VAC 5A/30VDC。

　　ZJK-9（-NO）无故障时输出为断开,故障时变为闭合;ZJK-9-NC无故障时输出为闭合,故障时输出变为断开.

　　6.外形尺寸图与安装(宽*高*长)含安装底座 48*80*120 (mm)

　　保护器外形尺寸:48mm*80mm*86mm

　　安装底座外形尺寸:48mm*80mm*34mm

　　保护器安装方式:采用国际标准DIN35导轨安装,镶嵌于控制柜内,用随机的紧固件锁定即可.

　　调试前请仔细检查控制柜及控制器的配线,确认无误后,合上控制柜电源,使系统处于运行状态.

　　7.售后服务

　　产品自售出后一个月内包退,三个月内包换,一年内免费维修,终身维修服务.在使用过程中如需技术帮助,公司设立了专业的营销客服部,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户在使用过程中遇到的问题.

　　8故障处理

　　8.1:无电源指示

　　检查1、2号端子是否有220VAC供电.如有供电,保护器损坏.

　　8.2:过热/P 指示灯一直亮

　　端子5、6去除所有接线,短接5、6端子,按复位键,如过热/P 指示灯不亮,保护器正常,检测线路及水泵过热传感器;如过热/P 指示灯还一直亮,保护器损坏.检测水泵过热传感器,使用万用表10KΩ档,测量过热传感器.如电阻小于800Ω为正常,如大于3KΩ为水泵有过热故障或传感器损坏.（此测量针对使用PTC电阻传感器与常闭型热敏开关）

　　8.3:渗漏/S 指示灯一直亮

　　去除端子3、4所有接线,按复位键,如渗漏/S 指示灯不亮,保护器正常,检测线路及水泵泄漏传感器;如渗漏/S 指示灯还一直亮,保护器损坏.检测水泵泄漏电极传感器,使用万用表1MΩ档,测量泄漏传感器.如电阻大于50KΩ为正常,如小于30KΩ为水泵有泄漏故障或传感器损坏.（此测量针对使用水位电极传感器与常开型浮子开关）

　　8.4:复位/R 不能复位

　　去除端子3、4所有接线,短接5、6端子,按复位键.如能复位,保护器正常,检测线路及水泵过热与泄漏传感器;如不能复位,保护器损坏.

　　8.5:无故障显示有故障输出

　　去除端子3、4所有接线,短接5、6端子,按复位键.用万用表蜂鸣档测量端子7、8,如无故障指示且万用表无蜂鸣,保护器正常,检测线路.无故障指示且万用表一直蜂鸣,保护器故障.

　　8.6:有故障显示无故障输出

　　去除端子3、4所有接线,短接5、6端子,按复位键.用万用表蜂鸣档测量端子7、8,如无故障指示且万用表无蜂鸣,保护器正常,检测线路.有故障指示,保护器故障.

1.性能特点

　LB-05潜水泵渗漏保护继电器是专门用于检测潜水泵内水灵敏度的电阻.传感器使用电极传感器.当泵体内出现渗漏情况,控制继电器会发出相应的控制信号,以便工作人员对泵渗漏进行处理.控制器在线路设计上采取了一系列的抗干扰措施,稳定性高,可以在电磁干扰十分严重的环境中可靠工作.

1.概述

　　1.1.性能特点

　　LB-05系列潜水泵漏水保护器(以下简称保护器),适用于“潜水搅拌器”,“潜水推进器”,“潜水排污泵”的保护与控制.可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的所有潜水泵和潜水搅拌机.

　　1.2.原理

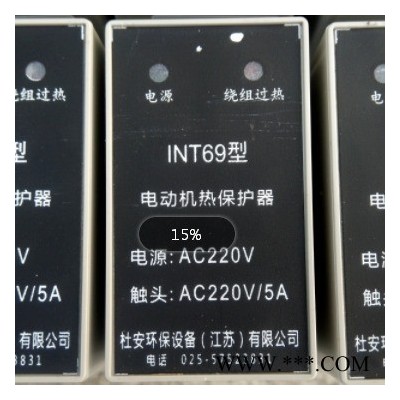

　　根据潜水泵长年工作在水下的结构与特性在对潜水泵的保护装置中必要加入油室泄漏保护与电机超温保护:LB系列漏水保护器主要是针对对潜水泵油室泄漏的保护.JR10/INT69电动机热保护器主要是针对对潜水泵电机超温的保护.

　　油室泄漏保护:在潜水泵油室内置入水份检测电极,在油室中如果出现有水份超 电极出现信号跳变,保护器能检测到此信号的变化,而停止潜水电机运行并以故障指示.

　　电机超温保护:在潜水泵三相电机绕组每相上安装135℃的PTC热敏电阻,在任一相绕组出现温度上升到135℃±5时,电阻值出现跳变,保护器能检测到此信号的变化,而停止潜水电机运行并以故障指示.

　　电机过载保护:在潜水泵三相电机运行回路上每相线上串入相对应用电流的热继电器,一旦电流过大,热继电器会状态跳变,此信号一般在二次回路中加以保护.

　　低水位保护:在潜水泵工作的水池中,使用液位检测器 检测水位,但水位低于潜水泵工作的水位时,液位检测器会状态跳变,而停止潜水电机运行并以低水位指示.

　　1.3.主要性能

　　传感器供电:

　　传感器DC12V供电.

　　供电电源变压器隔离.

　　信号输入:

　　泄漏信号:油室泄漏保护.

　　输入回差控制:±2%.

　　信号输入:DC12V开关量信号输入或电阻、电流信号输入.

　　信号响应速度:10mS.

　　信号输出:

　　继电器输出触点容量:5A/250VAC或5A/30VDC.

　　泄漏故障输出:继电器常开,常闭输出;一组切换.

　　KL—LB保护器:

　　输入电压:AC220V±5%,50Hz;额定功耗小于5W.

　　环境温度:-20℃～75℃.

　　环境湿度:90%以下（无水珠凝结）.

　　外形尺寸:48 x80 x120,重量:0.3Kg.

　　安装方式:DIN35导轨安装.

　　2.保护控制器的使用

　　2.1. 外形尺寸图及安装方法 (高X宽X长) 安装方法：控制器采用国际标准DIN35导轨安装，镶嵌于控制柜板上，用随机的紧固件锁定。

　　2.2.LB10-I 接线端子说明

　　LB10-I型控制器共有8个端子,各端子说明如下:

　　控制器供电:

　　1:电源L;2:电源 N.

　　泵体泄漏信号输入:

　　3:泄漏信号输入; 4:信号公共端.

　　5 NC:未使用.

　　泄漏故障输出----继电器信号输出:

　　6:公共端;7:常开端;8:常闭端.

　　泄漏:（不接入信号时,信号正常）

　　当泄漏故障时:6,8端子断开;6,7端子接通.

　　当泄漏无故障时:6,8端子接通;6,7端子断开.

　　3.控制器应用图

LB-05型漏水超热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组超热检测及故障输出；三组漏水信号输入有回差特性等功能。

供电电源： AC220V，50Hz，输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A  250VAC

信号输入
COM与R1为油室漏水的输入端；
COM与R2为电机腔漏水的输入端；
COM与R3为接线盒漏水的输入端；
COM与K1为电机绕组超热的输入端。

故障输出
J1为故障输出，没有故障时断开，有故障时闭合，开关量；
J2为故障输出，没有故障时闭合，有故障时断开，开关量。

故障检测
      当油室漏水探头，检测到电阻值20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。

      当接线盒漏水探头，检测到电阻值 35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。

      当绕组过热探头，检测到超出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，  保护器恢复到初始状态。输入有1s到2s的延时。
