| 品牌 : | 昌日 | 型号 : | DCL-250 |
| 系统额定电压 : | 0.6KV | 额定电流 : | 250A |
| 用途 : | 滤波电抗器 | 产品认证 : | iso2000 |
| 有无铁心 : | 铁心式电抗器 | 绝缘结构 : | 干式电抗器 |
| 电抗系数 : | 0 | 品质 : | 一等品 |
| 使用设备 : | 变频器 | 别名 : | 平波电抗器 |

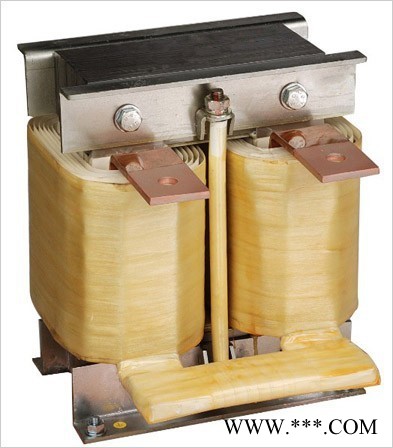

现货供应 132KW直流电抗器滤波抗干扰电流250A正品
132KW直流电抗器产品规格
型号 | DCL-250 | 额定电流 | 250A |
变频功率 | 132KW | 频率 | 50Hz |
相数 | 单相 | 产地 | 上海 |
冷却方式 | 自冷 | 货期 | 现货
|
直流电抗器又称平波电抗器，平波电抗器用于整流器的直流侧，直流电流流过这些电抗器。
变频器输出电抗器，变频器专用电抗器
壹、直流电抗器产品简述：
平波电抗器用于整流器的直流侧，直流电流流过这些电抗器。
如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。在不超过额定直流电流I dn 的情况下，电抗器的电感L几乎是恒定的。
贰、直流电抗器性能特点：
铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装
叁、直流电抗器噪音是什么造成的；直流电抗器如何保证低温升，低噪音运行。
铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好，
直流电抗器优势是什么
电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
电抗器温升低，损耗小，成本低，综合利用率高。
电抗器体积小，重量轻，占用空间小，便于安装
肆、直流电抗器的技术参数
1、额定工作电压： 400V-1200V/50Hz
2、额定工作电流：3A至1500A@40℃
3、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4
4、绝缘电阻： 1000VDC绝缘阻值≥100MV
5、电抗器噪音： 小于65dB（与电抗器水平距离点1米测试）
6、防护等级： IP00
7、绝缘等级：F级以上8、产品执行标准： IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器
伍、直流电抗器的功能作用：
1、改善电容滤波造成的输入电流波形畦变。
2、减少和防止因冲击电流造成整流桥损坏和电容过热。
3、提高功率因素，降低直流母线交流脉冲。
4、限制电网电压的瞬变。
直流电抗器接线指导：
直流电抗器一共两个接线端子，一端输入 ，一端输出标注的是P/P+、P-，两个端子。一般国产变频器上，标注的是-，两个端子，进口变频器因品牌不同而有差异，建议查看使用手册。
直流电抗器图纸
陆、直流电抗器工艺要求
1) 绕线：线包紧密，平整，防止绝缘破坏引起匝间短路。线包层间
紧贴一层0.18 厚NMN 纸，纸的宽度比铝带超出上下个10mm，然后在线包表面包2层0.18 厚NMN 纸和1/2叠包一层0.3*25mm无纬带。
2) 叠铁心：铁芯毛刺朝向一致，平整，对齐。
3) 装配：铁心与线包的爬电距离不小于8mm.铁芯装配整齐，芯柱与线包之间包3层0.18mmNMN纸，在铁轭与芯柱之间垫一定量的气息并刷8026胶固定。尾部串联排用氩弧焊焊接起来并外包。
4）半成品浸油前要清洗，预烘。
5）浸油，烘焙。烘焙时烘箱温度130 度，4小时。
6）.电抗器底座安装孔周围绝缘漆去掉，以保证用户安装时可靠接地。
柒、直流电抗器包装及外观要求
1. 包装
1） 电抗器置于木箱中用螺栓固定，电抗器套上防尘，防潮袋，
然后四周填充软性材料。
2） 包装箱上应标明产品型号，名称，数量，出厂日期，承制方
名称及出厂检验章。
3） 货物运达客户方后，包装箱封条应完好，箱体无破损，开裂
等现象。
2. 外观
1） 产品应有合格证和防水洗标签，应注明型号，规格。
2） 产品外观整洁，应无破损，划伤。
我公司是专业做电抗器的厂家， 直流电抗器，输入电抗器，输出电抗器，串联电抗器，欢迎惠顾。直流电抗器，型号DCL系列，完全标准化，常规备有现货，当天发货，价格优惠，批量生产，量大从优。
变频器使用直流电抗器的注意事项
直流电抗器也叫平波电抗器，串联在直流母线上（端子P1、P+），主要用于减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95）。此电抗器可与交流电抗器同时使用，变频器的功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。
直流电抗器用于改善电容滤波（当前电压型变频器的主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、减少和防止冲击电流造成整流桥损坏和电容过热。当电源变压器和输电线路的电阻较小、电网瞬变频繁时，都需要使用直流电抗器。直流电抗器能使逆变环节的运行更稳定，并能限制短路电流。
用于改善变频器的功率因数及抑制谐波电流输出电抗器安装在变频器的输出侧，可以减少马达的噪声及震动。当变频器与马达的联线较长时，可以抑制导线上的浪涌。
一、本商铺宝贝均为生产厂家直销，承诺为全新原厂出品,本价格为不含税，如需要17%增值税发票，请联系我们。
二、拍前请核对技术参数，如有技术疑问，
三、常规型号，本公司有适量库存，如特殊型号没有库存，交货周期一般在2-5天内，具体根据型号及数量来决定！
四、由于电气产品较重，走快递费用过高，一般以物流为主。如需指定运输公司，运费可选择到付，具体运输方式，双方协商。
五、产品在质保期内如有任何质量问题，我公司无条件更换新品。如无质量问题，不予退换货，电气产品都是根据技术参数特殊设计，难于进行二次销售。望理解！
变频器为什么要加入直流电抗器
因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。
DCL直流平波电抗器主要用于变流器的直流侧，在通用变频器上有较多的应用，它的主要作用是把叠加在直流电流或电压上的交流成份限制在某规定值以下，改善输出的直流波形，抑制变流后的波纹脉动分量，抑制变流装置产生的谐波，保持整流电流连续，减小电流脉冲值，使逆变环节运行更稳定及改善的功率因数，并且能通过直流电抗器来实现无故障的换相降低电机损耗?
直流电抗器一共两个接线端子，一端输入 ，一端输出标注的是P/P+、P-，两个端子。一般国产变频器上，标注的是-，两个端子，进口变频器因品牌不同而有差异，建议查看使用手册。
DCL直流电抗器优势是什么
电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
电抗器温升低，损耗小，成本低，综合利用率高。
电抗器体积小，重量轻，占用空间小，便于安装
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。种类有 输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等 厂家直销 价格低，品质优。现货供应，欢迎新老顾客咨询
