| 是否有现货： | 是 | 认证： | 第三方试验 |
| 用途： | 工业 | 型号： | Bhjd |
| 规格： | 35kv/110kv/220kv | 商标： | 朋源 |
| 包装： | 纸箱 | 产量： | 3000 |

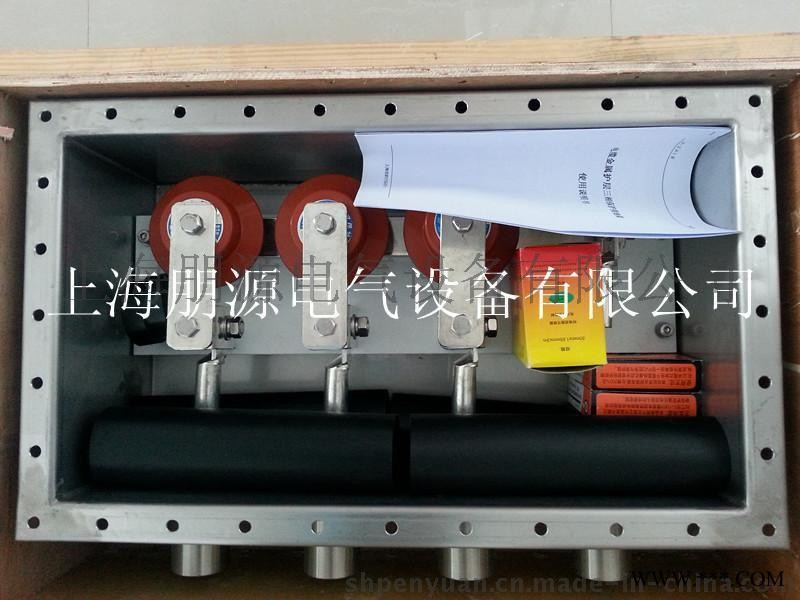

本公司供应带过电压限制器保护接地箱，高压电缆带过电压限制器保护接地箱应用于高压系统线路中电缆金属护层经保护器接地，本箱子本体为不锈钢，耐腐蚀性能良好，出厂气密性试验，安装简单方便，外型美观，配件齐全，到现场就可以安装。
保护接地箱说明：
一、使用范围
1、BHJD-1三相保护接地箱应用于66KV―220KV高压电缆系统电缆金属护层经保护器接地。
2、BHJD-1三相保护接地箱适用于接地电缆的导体截面范围是95－400mm2.
二、技术参数：
BHQ-D-7/400型电缆护层保护器技术参数（66KV-110KV）
| 适用电缆系统电压kV | 66-110 | 0.75U1mA下的泄露电流µA | ≤30 |
| 额定电压有效值kV | 2.8 | 标称放电电流下的残压（峰值）kV | ≤7 |
| 持续运行电压有效值kV | 2.24 | 2000µs方波电流（幅值）A | 400 |
| 标称放电电流kA | 10 | 105U0下的局部放电量PC | ≤14 |
| 直流参考电压U1mAkA | ≥4.0 | 4/10µs大电流耐受（幅值）kA | 100 |
BHQ-D-10/600型电缆护层保护接地箱技术参数（220KV）
| 适用电缆系统电压kV | 66-220 | 0.75U1mA下的泄露电流µA | ≤30 |
| 额定电压有效值kV | 4.0 | 标称放电电流下的残压（峰值）kV | ≤10 |
| 持续运行电压有效值kV | 3.2 | 2000µs方波电流（幅值）A | 600 |
| 标称放电电流kA | 10 | 105U0下的局部放电量PC | ≤14 |
| 直流参考电压U1mAkA | ≥5.8 | 4/10µs大电流耐受（幅值）kA | 100 |
三、安装工艺
1、BHJD-1三相保护接地箱结构示意及安装尺寸见下图：
2、安装步骤
1）.剥去电缆绝缘层，使 的导线长短与接线端子孔的长短相符。
2）.清理箱内物件。
3）.将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。
4）.固定好一根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。
5）.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。
6）.用防水胶带将出线管口密封。
7）.在出线管上缩好热缩管。
8）.用橡胶绝缘带密封热缩管两个端口。
9）.在防水带上包覆PVC胶带，半搭盖包二层。
10）.清理箱内物件。
11）.装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。
12）将箱体固定在指定位置即可。
四、使用与维护
1、产品投入运行前，测量保护器电流1mA电压值，此值应符合前表之规定。
2、投入运行后，一般可用1000V兆欧表测量交叉互联箱内的保护器绝缘电阻，其值应大于2MΩ。
3、保护器的直流1mA电压的变化大于表1数据的10%，则该产品不能再使用。
4、电缆护层作耐压试验时，只需要拆去总的接地铜排即可。
