| 加工定制 : | 否 | 品牌 : | 威胜 |
| 型号 : | WS-125 | 类型 : | 断路器 |
| 基本电流 : | 80 | 准确度等级 : | 0.5S级 |
| 参比电压 : | 80/100/125V | 电流倍率 : | 4 |
| 显示方式 : | 液晶 | 频率 : | 50 |
| 电流 : | 80/100/125A | 装箱数 : | 4 |
| 小包装数 : | 1 |

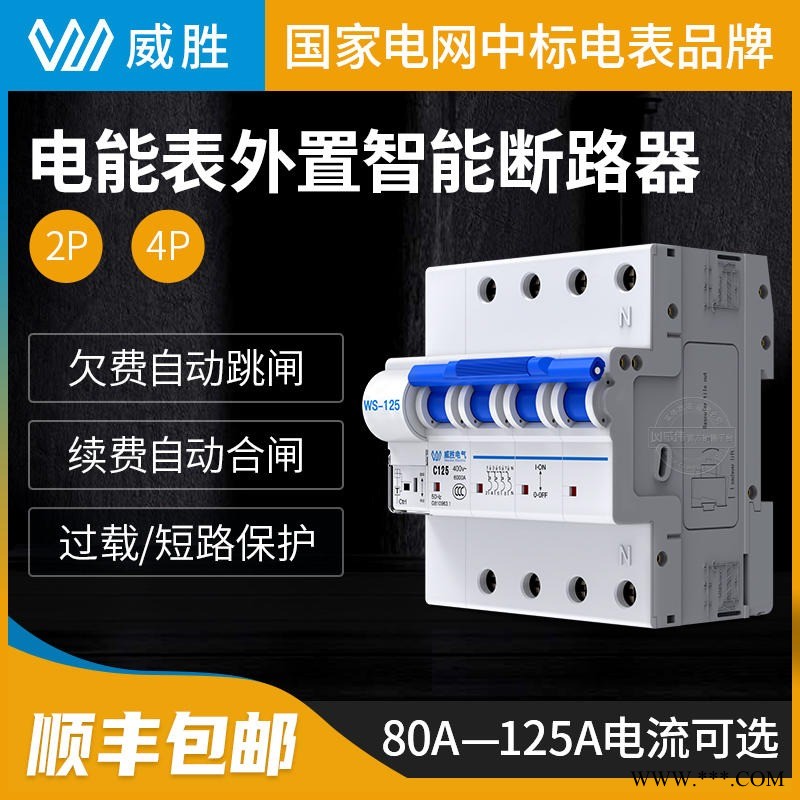

长沙威胜WS-125智能漏电断电保护器2P/4P电表微型断路器空气开关80/100/125V适用范围
WS-125/80 系列电能表外置断路器，是由威胜电气有限公司为解决预付费电能表外接断路器无法自动合闸而专门研发的。产品采用具有短路过载保护的小型断路器为主开关，配以具有微处理器的超小型智能电动操做机构，通过对电表控制信号的检测自动控制断路器的分闸或合闸； 实现欠费分闸；付费合闸的自动控制功能。本产品符合国家GB10963.1 家用及类似场所用过电流保护断路器 部分：用于交流的断路器。
长沙威胜WS-125智能漏电断电保护器2P/4P电表微型断路器空气开关80/100/125V安装使用注意事项
1、 产品电流规格选型按IEC947—2 的额定分断能力来选用断路器规格，断路器应安装在供电箱柜中，并由专业人员安装操作。
2、 安装前，用开关手柄进行分合闸操作 2 次，确认手柄动作正常， 后将关手柄置于分闸位置。
3、 将产品安装到 35mm 导轨上，并按接线图接线。
4、 断路器必须保证上端子进线、下端子出线的接线要求；N 端必须接零线，否则断路器无法正常工作
5、 送电后，确认【手动/自动开关】在自动位置，如指示灯常亮，将产品手动合闸，保持断路器与指示状态一致。
6、 远处测试：发控制命令使电表为欠费状态，控制信号为 0V，指示灯熄灭，产品将自动分闸， 并保持，手动无法合闸。当控制信号恢复有费后，断路器自动合闸。
7、 安装检测完成，设备可投入正常运行。
长沙威胜WS-125智能漏电断电保护器2P/4P电表微型断路器空气开关80/100/125V其他注意事项
1、产品采用模块式结构，35mm 标准导轨安装，便于客户快速安装、维修或更换；
2、具有手/自动切换开关、分闸后安全挂锁机构；
3、分合闸动作快速可靠，选用C65 小型断路器平台，分断能力可达 10kA；
4、单相控制可选用 2P 小型断路器产品；
5、三相控制可选用 4P 小型断路器产品；
6、电流规格有WS-80： 80A；WS-125：100A，125A 可供选择；
7、产品基本功能
【欠费分闸、付费合闸】【过载及短路保护】【费控状态指示】【欠费脱扣保持】【状态反馈】
