| 是否有现货： | 是 | 滤波器类型： | 其它 |
| 处理的信号： | 其它 | 信号的频段： | 其它 |
| 安放位置： | 板上滤波器 | 元器件： | 其它 |
| 频率： | 50MHz | 电压： | 380V |
| 产量： | 99999 |

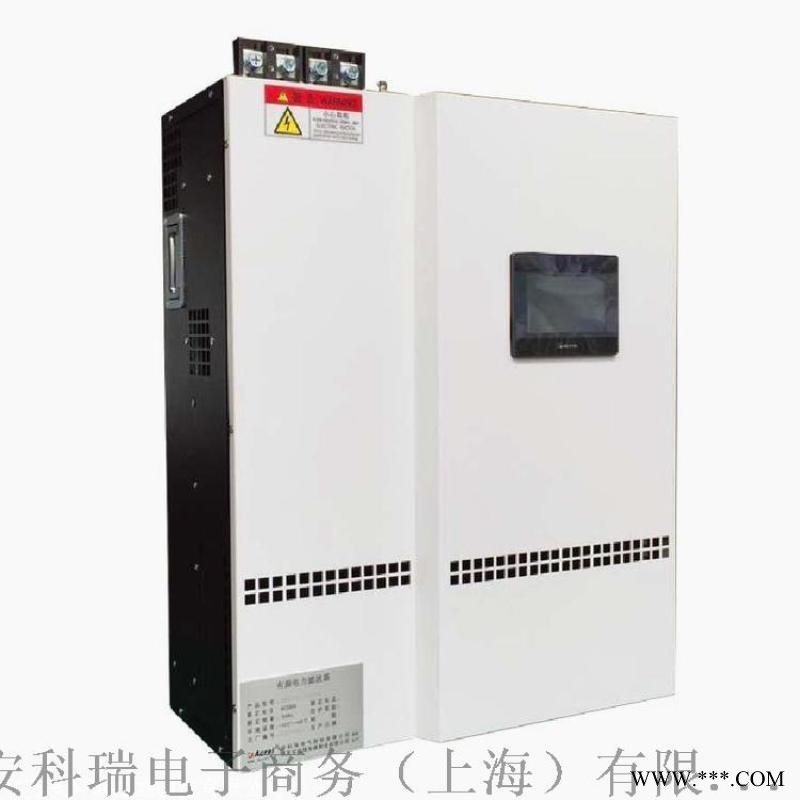

ANAPF有源电力滤波器
1、概述
1.1谐波的产生
电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备 （大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。谐波是电能质量的重要指标。
1.2谐波的危害
谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。大量三次谐波流过中线会使线路过热，甚至引起火灾。
谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；使变压器局部严重过热；使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。
引起电网谐振，使得谐波电流放大几倍甚至数十倍，会对系统，特别是对电容器和与之串联的电抗器形成很大的 ，经常使电容器和电抗器烧毁。
谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失。谐波还会使电气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。
临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声、降低通信质量、计算机无法正常工作，重则导致信息丢失，使工控系统崩溃。
1.3有源电力滤波器产品效益
使谐波指标满足 ，避免供电部门罚款或中断供电；
降低变压器损耗；
减少谐波污染，降低谐波对自动控制装置、电能计量装置、继电保护装置的干扰，保证供配电系统 稳定运行；
避免谐波过电压和谐波过电流对电气设备的危害，延长设备使用寿命；
节能降耗，提高功率因数，节约电费，避免罚款。
1.4执行标准
GB/T《电能质量：公用电网谐波》
GB/T《电能质量：三相电压不平衡度》
GB/T12325-2008 《电能质量：供电电压偏差》
GB/T12326-2008 《电能质量：电压波动和闪变》
GB/T《电能质量：暂时过电压和瞬态过电压》
GB/T《电能质量：电力系统频率偏差》
GB17625.1-2012 《电磁兼容 限值 谐波电流发射限值》
GB/T《低压成套无功功率补偿装置》
2、产品介绍
2.1工作原理
ANAPF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。其原理为：ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
