| 是否有现货： | 否 | 认证： | ***** |
| 加工定制： | 是 | 品牌： | 秦川 |
| 产品别名： | 燃烧控制箱 | 产品用途： | 燃烧保护控制 |
| 型号： | MSR-102-1 | 规格： | 非标定制 |
| 商标： | 秦川 | 包装： | ****** |
| 功率： | 100W | 外形尺寸： | 400×300×140（mm） |
| 工作电源： | 200VAC/50HZ | 产量： | 10000 |
一、功能：

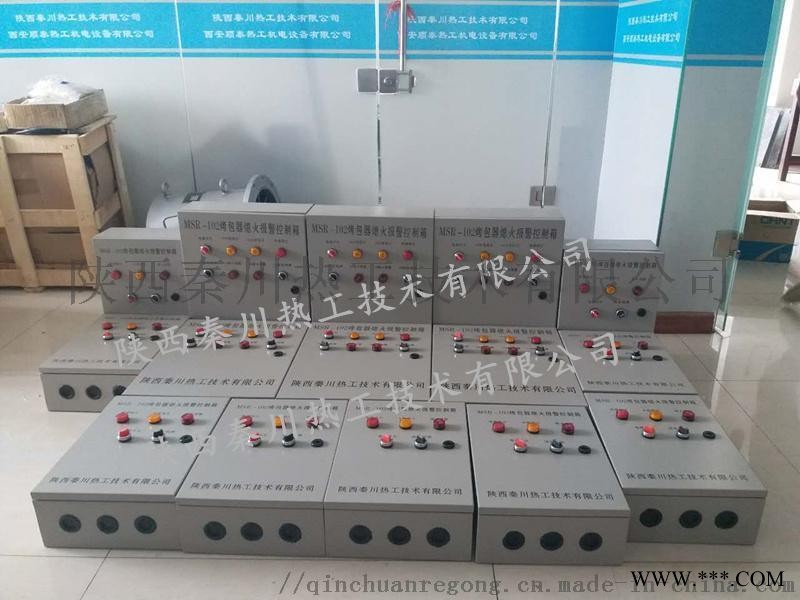

MSR-102-1烤包器熄火保护控制箱是监测燃烧器点火成功后，火焰是否熄灭，如果熄灭火检在火焰熄灭3-5秒后报警（时间可调不能太长时间一面发生危险），报警后工作人员及时处理。
二、主要技术参数：
■工作电源：220VAC/50Hz │烤包器熄火保护控制系统生产厂家【陕西秦川】
■功耗：100W
■火焰响应时间： 见火响应≤1s
熄火响应1~3s
显示：控制柜下电时电源指示灯（红色）亮熄火响应时火检指示灯（黄色）灭，声光报警器延时报警
见火响应时火检指示灯（黄色）亮
■环境温度：监测器：－40℃～50℃
UV探头：≦80℃
■外形尺寸： 400×300×140（mm）
■安装孔尺寸：4－Æ10mm
■探头型号：UV紫外线探头
三、安装与接线：
■ 探头的安装
ZQ－102紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度不能大于80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。
根据有关规定，监测灵敏距离为0.5米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和检测通道的增大而增大，但距离不能超过2米。
■ 控制箱的安装
控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可,安装位置要避免受到高温、强烈震动或冲击。
四、 接线
■ 接线请参照控制箱内接线图。
■ 电源220VAC/50Hz 6A如果用户使用的流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。
■ 注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。
五、调试：
为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。
ZQ－102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，顺时针缓慢调节模块中间的匹配电位器，直到绿色指示灯灭，继电器释放为止，模块调试好，调试好后，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度( 一般出厂时已设定好)。
在安装完毕确认接线无误之后，即可通电运行,电源指示灯亮，控制箱的面板上，上电后就进入工作状态，有火焰信号时，黄色工作指示灯亮；没有火焰信号时，火检指示灯灭，延时（约5S，可调）后声光报警器报警。
六、故障排除：
■ 燃烧器无火，而监测却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开模块，顺时针缓慢调节电位器，直至红色指示灯灭，继电器释放为止。
■ 燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块反时针缓慢调节电位器，直到绿色指示灯亮，继电器吸合为止。
■ 如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。
七、维护与保养：
■由于各种气体、液体燃料在燃烧时，不断地挥发出污染物质，使电极氧化或结焦，影响火焰信号的接收．因此须定期检查和擦拭探头，以保证电极能可靠传导火焰电流信号。
■如果探头已烧损变形，不可勉强使用，而应及时更换新的探，在设备运行中若发现火焰信号不稳定或产生误动作，应仔细检查探头的接线是否正确牢靠，电极与燃烧器是否有短路现象，如有上述故障应及时排除。
