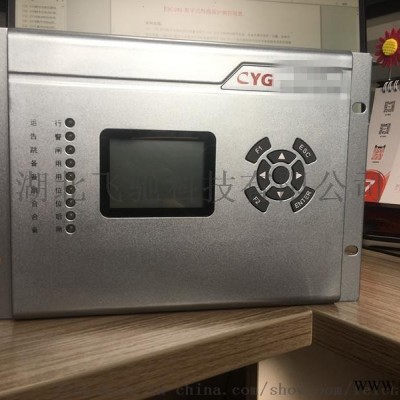

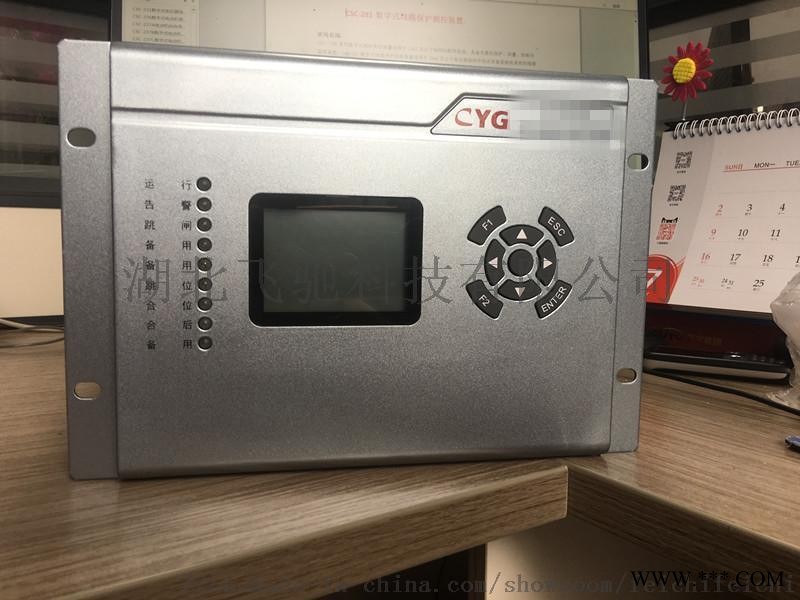

ISA-392GC 为接地变/所用变保护测控一体化装置，实现接地变/所用变的保护、测控、操作等功 能。 4.1 基本配置 表4-1-1 ISA-392GC 装置基本配置表 保护功能 高压侧三段过电流保护 高压侧二段零序方向过流保护 低压侧二段零序过流保护 四段非电量保护 控制回路断线告 高压侧母线PT 断线告 高压侧母线接地告 过负荷保护 反时限过流保护 测控功能： 3 路通过操作回路采集的位置遥信； 20 路遥信开入采集，可选择闭锁重合闸、外部跳 闸开入、外部告 开入、外部复归、装置检修；多路软遥信，包括事故总信号、重合闸 充电标志、保护软压板 Ia、Ib、Ic、Ua、Ub、Uc、3I01、Uab、Ubc、Uca、Pa、Pb、Pc、P、Q、S、COSφ、Fr、 共18 个遥测量 遥控操作开关，并作遥控操作开关记录及统计 大容量的事件记录、SOE 记录、自检记录、瞬时闭锁保护记录，打印（选配功能） 高达13 次的谐波分析功能 4.2 保护原理 4.2.1 三段式过流保护 高侧三段过流保护包括I 段过流、II 段过流、III段过流保护，均可独立投退，电流及时间定值 可独立整定。三段保护原理相同，图4-2-1 为高侧I 段过电流保护逻辑图。 ≥1 & 高侧过流I段保护动作 [高侧过流I段]控制字投入 Ia>[高侧过流I段电流定值] [高侧过流I段时间] Ib>[高侧过流I段电流定值] Ic>[高侧过流I段电流定值] [高侧过流I段]软压板投入 图4-2-1 高侧过流I 段保护逻辑图 4.2.2 零序过流保护 配置两段段高压侧零序过流保护和两段低压侧零序过流保护。零序电流固定为外接，电流及时 间定值可独立整定，电流返回系数为0.95。 高压侧零序过流I 段保护 & [高侧零序I段过流]软压板 投入 3Iol>[高侧零序I段过流]定 值 [高侧零序I段过流]控制字 投入高侧零序I段过流 告 动作 & 高侧零序I段过流 跳闸投入 高侧零序I段过流 保护时限 高侧零序I段过流 跳闸退出 & 高侧零序I段过流 跳闸动作 图4-2-2 高压零序过流I 段保护逻辑图 4.2.3 非电量保护 配置四路非电量保护，非电量保护可由控制字选择是否跳闸，非电量保护时间可独立整定。以 非电量1 保护为例，保护逻辑图如下所示。 非电量1时间 [非电量1跳闸]控制字投入 非电量1告 & 非电量1动作 非电量1开入=1 [非电量1]软压板投入 [非电量1]控制字投入 图4-2-3 非电量保护逻辑图 4.2.4 反时限过流保护 反时限过流保护提供一般反时限、非常反时限和极度反时限3 种动作特性供选择。3 种动作特 性如果同时投入，优先级排列从高到低为：极度反时限 > 非常反时限 > 一般反时限。 1) 一般反时限特性方程
