| 应用范围 : | 电流 | 品牌 : | 施耐德 |
| 型号 : | EOCR-SP | 触点形式 : | 一开一闭 |
| 额定电流 : | 1-12A | 额定电压 : | 220V |
| 产地 : | 韩国 | 生产厂家 : | 韩国三和 |

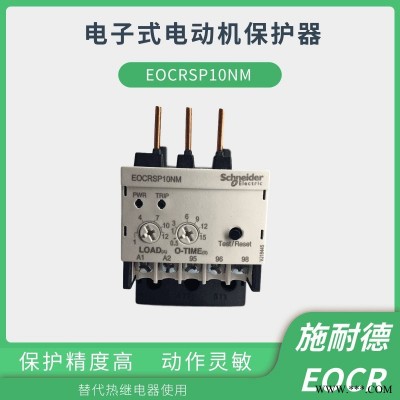

施耐德EOCR-SP-10RM微型电动机保护器厂家直销产品特点
◆ 内置MCU（微型控制单元）
◆ 可直接与各种进口/国产接触器连接（MC）
◆ 各种保护功能
◆ 运行电流检测：红的 LED
◆ 操作和故障指示：红/绿 LED
◆ 手动（即时）/电动（远程）复位
◆ 环境耐受强
◆ 超级节能
◆ 无电压释放/安全操作模式--N型
SP兼容单相/三相负载
保护功能
型号 | 类型 | 保护功能 | 电流-时间特性 | 时间设定 | |||
过电流 | 缺相 | 堵转 | 起动延时 | 跳闸延时 | |||
SP | 01，10，20 | O | △ | △ | 定时限 | x | 0.5-15秒 |
40 | O | △ | 定时限 | 0.5-30秒 | 0.5-10秒 | ||
--EOCR-SP通过电流判断相位颠倒和转子锁定
--EOCR-SP40缺相保护时间为4秒（仅保护L1和L3相位缺失）
技术参数
电流设定 | 规格 | 设定范围 | ||||
1 | 0.3~1.2A | SP | ||||
10 | 1~12A | SP | ||||
20 | 5 ~25A | SP | ||||
时间 | 启动时间 | D-Time | 见上表 | |||
动作时间 | O-Time | 见上表 | ||||
复位方式 | 手动（即时）/电动（远程）复位 | |||||
运行时间特性曲线 | 定时限 | |||||
误差 | 电流 | ±10% | ||||
时间 | ±15% | |||||
控制电源 | 电压 | SP(01，10，20) | R型：AC90-260V | |||
频率 | 50/60HZ | |||||
辅助触点 | 输出触点 | 1-SPST（1c） | ||||
容量 | AC250V/3A电阻性 | |||||
绝缘 | 绝缘电阻 | 外壳与线路间 | 100MΩ或高于兆欧表DC500V | |||
耐压强度 | 外壳与线路间 | 2.0KV,50/60HZ,1min | ||||
输出接点间 | 1.0KV,50/60HZ,1min | |||||
线路间 | 2.0KV,50/60HZ,1min | |||||
使用环境 | 温度 | 存储 | -30~+80℃ | |||
运行 | -20~+60℃ | |||||
湿度 | 30~85% RH无凝露 | |||||
安装 | 与接触器直插式 | |||||
