| 加工定制 : | 否 | 品牌 : | YIL ANG |
| 规格 : | 齐全 | 安装 : | 卡接式 |
| 适用范围 : | 通信全国 | 销售范围 : | 全国 |
| 材料 : | 镀锌板 |
总配线架避雷子FA10-10D避雷保护器 保安单元[YIL ANG益朗通信]总配线架|MDF总配线架|MDF音频配线架|MDF语音配线架|MDF电话配线架|MDF音频总配线柜|MDF（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF保安单元|防雷保安器生产基地！』MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排）,（128回线测试接线排）,保安器,总配线架机架由保安接线排,保安单元,测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接,调线,保护,告警等作用。MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）,光纤配线架（ODF）,数字配线架（DDF）,综合设备机架,总配线架适用于与大容量电话交换设备配套使用,用以接续内,外线路。一般还具有配线,测试和保护局内设备及人身安全的作用。总配线架是连接用户线路和局内相应的用户设备的列架,一面是横排,一面是纵列。纵列接外线电缆和保安器设备,横排接局内电缆。纵列和横排间用跳线连接。总配线架适用于大,小容量的各类电话交换机,它能对交换机和人身安全起保护作用,也是交换机与内外线电缆连掺的配线设备；架上的测试装置能分别对内外线进行测试。总配线架包括三大部分,即接,跳线部分,机架部分和保安告警部分。接,跳线分焊接,绕接和夹接三种接线方式。对程控用户交换机宜选用夹接方式的总配线架,因这种配线架容量大,体积小,便于施工和维护,并节省机房面积．保安告警部分可分过压保护,过流保护和状态告警等．一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池,低压配电设备,防雷设备及其维护。生产经营的通信产品。
宁波益朗专业生产各类MDF总配线架（柜）,保安接线排,测试接线排,保安单元,MDF保安器,接线工具等。具有品种全,产量高,性能指标优越等优点
产品描述：

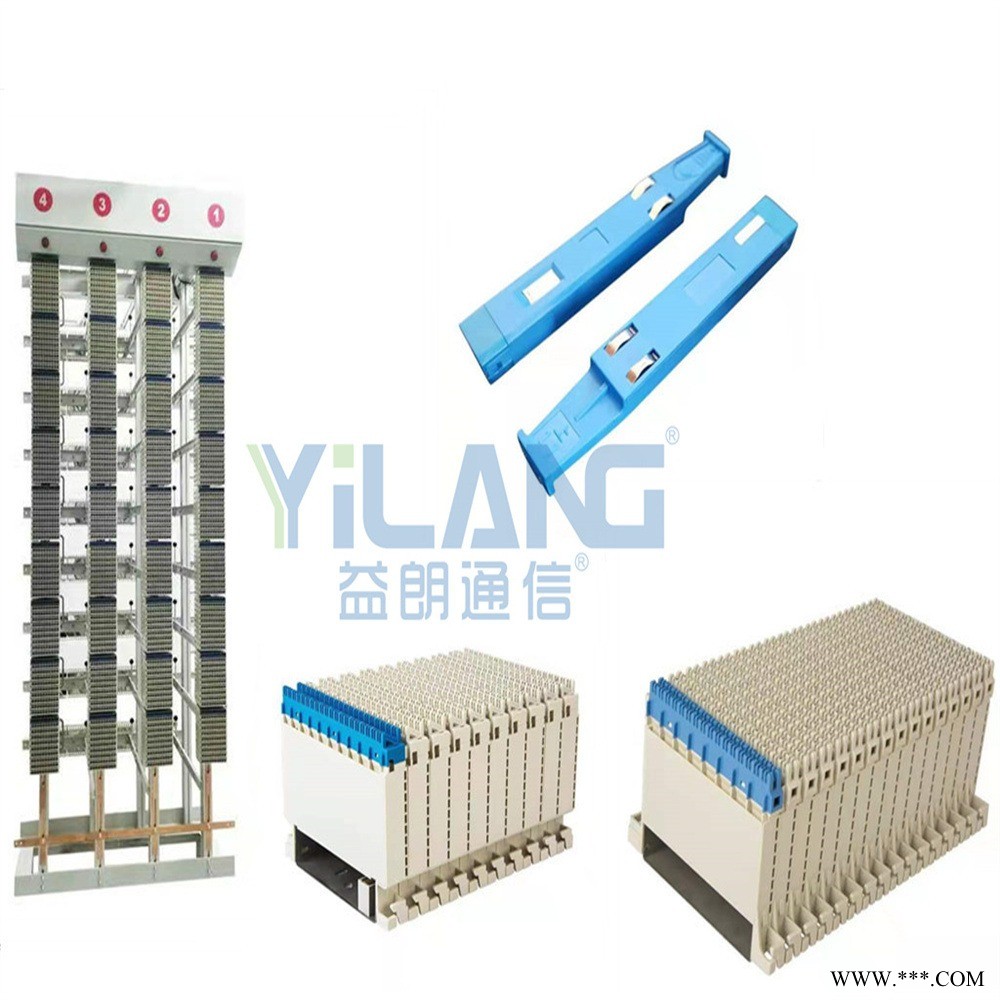

JPX43V型高密总配线架该产品吸收了阿尔卡特的技术特点，具有体积小，造型美观适合与各种制式程控交换机配套，用以接续内、外线路，并具有配线、测试和保护局内设备及人身安全的作用，性能可靠，操作方便，具有声光告警。
性能描述：
双卡，成端电阻不大于2mΩ，卡接寿命200次以上，适用电缆芯径为0.32－0.7mm。
四级声光告警信号系统，采用了数字声光显示，总告警信号盘能直接安装于测量台上，并设有数据输出接口，有利于机房集中监控的发展和需要。
由高强度优质铝合金型材或钢材，表面经氧化处理永不生锈，采用积木式结构拼装而成。
密度大，强度高，重量轻；与国内其它同类产品相比，相同容量下占用空间较小。
所有塑料均采用阻燃材料，等级达到FV－0级标准。
细节描述：
密度直列模块（FA8-39V型）
（“具有告警功能的保安接线模块、保安排”获国家专利，
证号：ZL 95 2 01669.9 ；ZL 01 3 37370.6）
具有百回线排告警显示和每回线保安单元告警显示，跳线卡接采用双卡口形式，外线电缆卡接采用单卡口形式，外线电缆成端、跳线、保安单元插拔均在正面进行。高可靠双卡口利于工程割接和备用，该排的220V近端电力线搭碰试验证明：AB线能安全通过44A的电流。
直列排每单元为100回线外线侧、跳线侧均有穿线板。
采用，镀铅锡合金处理，连接性能好，寿命长。
外形尺寸：（宽）130*（深）123*（）180（单位：mm）
密度横列测试接线排（ST0-49V型128L/256L）
（“测试器”获国家专利，证号：ZL 01 3 37369.2）
跳线为双卡口内线为单卡口，跳线与内线电缆均在正面操作，测试排为常闭触点，通过切断分离内外线。该排的透明防尘罩美观大方，并能插入纪录示铭条，利于提示和维护。
外形尺寸：（宽）195*（深）82*（）106（单位：mm）
256回线测试接线排由16块模块组成，每个模块为16回线，体积大小与128回线相近，但容量却翻了一倍，由于其设计思想新颖、结构紧凑合理，能有效地解决原语音配线架改造为语音+宽带二合一的接线测试空间矛盾。同时由于其布线方式科学，减少了跳线、测试空间矛盾。因此操作性强、开通率、安装与维护都极为方便。适用于我厂生产的所有机架。
外形尺寸：（宽）202*（深）135*（）130（单位：mm）
FA9-79V（气体）/FA10-79V（固体）保安单元
（“保安器及配线架中的保安单元”获国家专利，
证号：ZL 95 2 01670.2 ； ZL 01 3 37368.4）
告警形式为过流、过压告警。
塑料件均采用PC材料，具有阻燃功能。
插接端子的涂复材料为铅锡合金，其涂复厚度为6μm。
限流特性实测数据如下表所示：
试验电流 A | 规定动作时间 S | 实测动作时间 S | 备 注 |
0.35 | ＜4.0 | ≤3.3 | 电路隔断或限流至150mA |
0.5 | ＜2.0 | ≤1.5 | |
1 | ＜0.4 | ≤0.3 | 电路隔断或限流至500mA |
3 | ＜0.1 | ≤0.03 |
采用PTC，半导体放电管的保安单元电路：
名称型号外形尺寸（mm）宽(W)深(D)FA9-79Ⅴ（气）保安单元10.86.867FA10-79Ⅴ（固）保安单元10.86.867 |
结构参数及订货指南：
规格 （回线） | 外形尺寸 | 横列 间距 | 直列间距 | 直列 | 横列 | |||||
宽 | 深 | 高 | 电缆高度 | 列数 | 保安排/列 | 列数 | 测试器/列 | |||
1200L | 498 | 1100 | 2030 | 1870 | 220 | 250 | 2 | 6 | 5 | 2 |
1800L | 748 | 1100 | 2030 | 1870 | 220 | 250 | 3 | 3 | ||
3000L | 1248 | 1100 | 2030 | 1870 | 220 | 250 | 5 | 5 | ||
4000L | 1248 | 1360 | 2300 | 2060 | 220 | 250 | 5 | 8 | 7 | 5 |
5000L | 1248 | 1360 | 2600 | 2360 | 220 | 250 | 10 | 8 | ||
6000L | 1248 | 1360 | 3000 | 2760 | 220 | 250 | 12 | 10 | ||
* 1200L~3000L架体度含160 mm的电缆槽道度，4000L~6000L架体度含240 mm的电缆槽道度（如采用下走线方式则总度为电缆度）。
所有架体均可拼接扩容。
