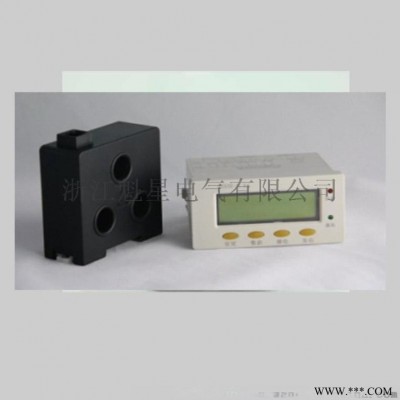

JDB-YE JDB-YR 电动机保护器

JDB-YE/JDB-YR/JDB-LQ系列微机监控电机保护器是目前国内低压电动机保护器的最新产品。本产品采用单片机，E2PROM存储等国际上 的集成电路和微机技术开发而成的。因此参数测量精度高，故障分辨准确可靠，保护功能齐全，参数显示直观，并配有RS485串行数字接口,可实现计算机通讯、检测、控制功能，是目前 理想的电机保护产品。广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。 二、主要特点 　1、电流传感器卡式结构，安装勿须拆卸主回路，提高现场安装效率。 　2、整机模块化结构、传感器与主体可组合成一体，也可分离安装，主体外形尺寸参照国际仪表装置标准。 　3、高清晰度宽温LCD显示，并具有背景光。 　4、应用微机和数字处理技术，因此测量精度高，线性好、故障分辨准确可靠，整机抗干扰能力强，并具有诊断功能。 　5、采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定。 　6、配有RS485串行数字接口，便于与上位机(PC)进行数字通讯。 　7、一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等。 三、正常工作条件 　1、三相穿孔适应回路：AC380V、AC60V 　2、工作电压： AC/DC85-265V (如需380V的，订货时请注明特制) 　3、环境温度：-30℃～＋70℃，相对湿度：≤90% 　4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。 　5、安装在无强烈冲击振动和雨雪侵袭的地方。 　6、安装在无强磁干扰的地方。 四、主要功能 　1、保护功能：过流、欠流、湿度、堵转、三相电流不平衡、断相、过压、欠压、漏电、短路等故障保护。 　2、设定功能：可现场设定额定电流、起动时间、过压值、过流动作时间、堵转电流对额定电流的倍数、漏电流值、通讯地址号、三相电流不平衡百分比 　3、显示功能：通电时显示STOP；检测状态时循环显示A、B、C三相电流值；保护状态时过流、过压、欠压值记忆显示，故障各类别字符提示显示；设置状态时显示各故障字符及设定值。 　4、追忆功能：可存储近期电机所发生的三次故障原因，并可按移位键取出最近一次电机发生的故障代号，再按一次显示 次故障代号。 　5、通讯功能：通过串行数字接口，实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。 五、主要技术指标 　1、测量范围：电流0～9A，电压AC150V～AC50V。 　2、测量精度：1.5级。 　3、保护触点容量：AC20V/5A，AC380V/3A，电寿命≥105次 　4、起动时间整定范围：1～9S，在起动时间内，只对断相、过压、欠压、短路、漏电及三相不平衡进行保护。 　5、过压保护：当工作电压超过压设定值时，动作时间≤5.0S 6、欠压保护：当工作电压低于欠压设定值时，动作时间≤10S。 　7、断相保护：当任何一相或二相断开时，动作时间≤2.0S。 　8、不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2.0S。 　9、堵转保护：当工作电流达到额定电流的3～8倍时，动作时间≤0.5S。 　10、短路保护：当工作电流达到额定电流的8倍以上时，动作时间≤0.2S。（如需双重保护功能可加一组常开触点入 空气开关的分励脱扣线圈回路，正常出厂不带此触点） 1、漏电功能：漏电流≥50mA时，动作时间≤0.2S，漏电流值可根据用户需要按设定值序号自行设定，设定值序号对应的漏电流值见表1。（如需常开触点J2动作的在订货时注明，正常出厂常闭触点J1动作）
