是否有现货: | 是 | 认证: | 型式试验报告 |
类型: | 过电压保护 | 用途: | PT二次保护用 |
工作电压: | 260v | 品牌: | 中科恒 |
型号: | ZH-F-MS25-PVT/FM | 规格: | ZH-F-MS25-PVT/FM |
商标: | 中科恒 | 包装: | 纸盒 |
击穿电压: | 1000V | 产量: | 10000000 |

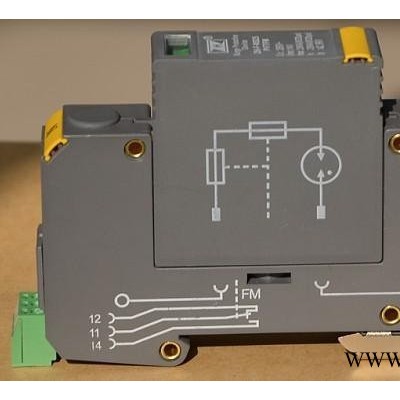

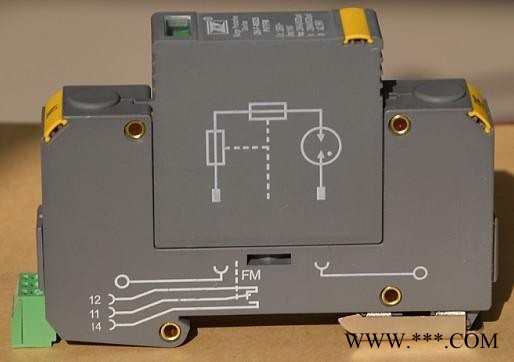

击穿保险ZH-F-MS25-PVT/FM接地保护器,二次击穿保险器,PT二次接地保护器
为了防止保护误动,PT二次侧要求只有一点可靠接地,都集中到继电保护室内的一点。
PT二次侧中性点需要通过一个保护间隙也称PT中性点二次接地保护器、击穿保险(型号是ZH-F-MS25-PVT/FM)接地。
在近端故障时,由于接地电流较大,流过地网产生的电压降造成PT二次中性点击穿,从而使得PT二次部分接地。
按照《继电保护及电网 自动装置检验条例》,一般PT中性点1000V摇表测耐压,应不击穿;
ZH-F-MS25-PVT/FM二次接地保护器击穿保险采用2500V摇表测试,应可靠击穿。
即:满足1000V不击穿,2500V击穿能返回。
并通过12和11常闭触点,11和14常开触点输出报警信号。
■适用范围
在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地,为防止雷电等系统过电压通过电压互感器危害人身及二次设备 ,常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上,安装一个二次接地保护器。ZH-F-MS25-PVT/FM可以实现以上功能,为电力系统的 运行提供了可靠的保障。
■特点
●采用空气间隙密闭式防雷技术。
●内置 双脱扣保护功能,温控断路技术及热脱扣装置,保护器因过热、击穿失效时能 自动断开。
●通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平 。
●可选择附带遥信端子,便于远程报警控制。
●窗口颜色显示工作状态,红色指示产品故障,提示需更换。
●标准35mm导轨安装,安装、更换方便,易于维护。
击穿保险ZH-F-MS25-PVT/FM接地保护器,二次击穿保险器,PT二次接地保护器.
“中科恒”PT中性点接地保护装置符合 公司十八项电网重大反措中所要求的技术要求,带遥信报警输出端子放电电流30KA,,符合《继电保护及电网 自动装置检验条例》要求。报警触点输出端子说明12和11常开,11和14常闭。电压互感器二次侧中性点引出线,接在击穿保险的一端,而击穿保险的另一端则接地。
PT二次接地保护器有遥信通讯告 输出也有掉牌指示,含脱扣器和热熔脱扣及过流脱扣保护性能扬州中科恒品牌,符合《继电保护及电网 自动装置检验条例》要求。产品一端接被保护设备线路中,如互感器的中性点上、或不接地的变压器相线上,另一端接地(PE),接地电阻不应超过10Ω。产品应固定安装于35mm导轨上。
