是否有现货: | 是 | 材质: | 不锈钢 |
连接方式: | 焊接 | 头部形状: | 圆形 |
品牌: | 沧州智耀 | 直径: | 15-1600 |
等级: | 一级 | 壁厚: | 15-45mm |
规格: | Dn15-dn1600 | 包装: | 包装方式木箱、木托防震膜包装或者其它 |
产量: | 100000 |

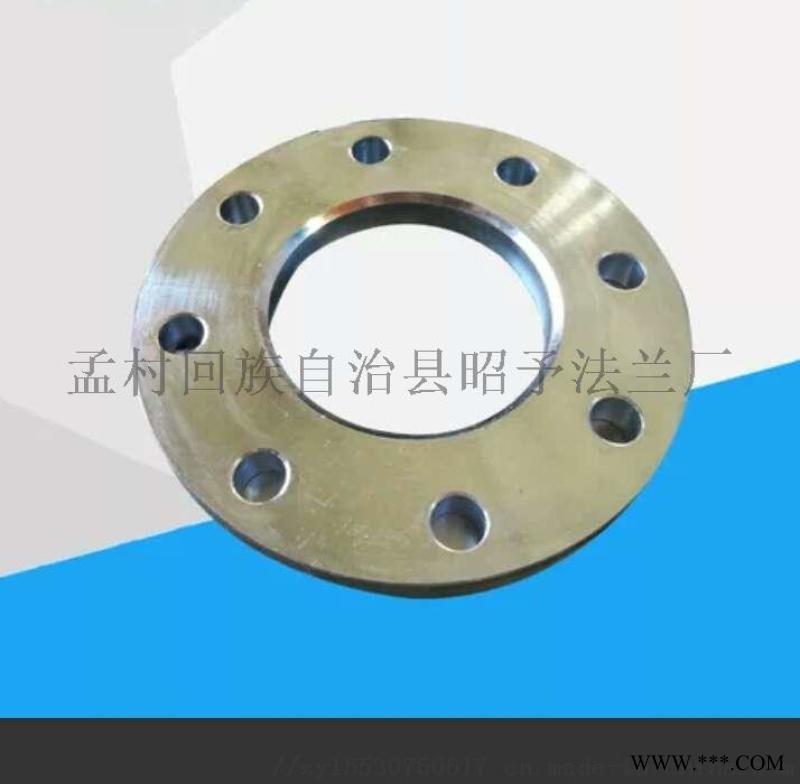

厂家直销304平焊法兰基本介绍 平焊法兰是指与容器或管道采用角焊缝连接的一种法兰。属任意式法兰。设计时根据法兰环与直筒段连接的整体性程度,分别按整体式或松式法兰校核。法兰环有带颈和不带颈两种。与带颈对焊法兰相比,平焊法兰结构简单,用材省,但刚度及密封性不如带颈对焊法兰。平焊法兰广泛应用于中低压容器和管道的连接 厂家直销304平焊法兰性能特点
平焊法兰的特点:平焊法兰不仅节省了空间、减轻了重量, 重要的是确保接头部位不会发生泄漏,具有良好的密封性能。紧凑法兰尺寸之所以减小,是由于减小了密封件的直径,这将会减小密封面的截面。其次,法兰垫片已被密封环所代替,以确保密封面对密封面的匹配。这样一来,为了压紧密封面仅需要很小的压力。随着所需压力的降低,螺栓的尺寸和所需数量都可相应减小,所以最终设计出了一种体积小且重量轻(比传统的法兰的重量减轻70%~80%)的新产品。因此平焊法兰式一种比较 的法兰产品,减轻了质量和空间,对工业用途起了重要作用。
厂家直销304平焊法兰技术参数(1).法兰外径:75mm-2190mm
(2).螺栓孔中心圆直径:50mm----2130mm
(3).螺栓孔直径:11mm-30mm
(4).螺栓孔数量:4个-48个
(5).螺纹:M10-M27
(6).法兰厚度:12mm-58mm
(7).管子外径 : A(17. 2-2032MM) B(14-2020MM )
(8).法兰内径:A(18-2036MM ) B(15-2024MM)
法兰结构形式示意图
(9).法兰理论重量:0.36kg--234.6kg(DN1800)
(10).法兰压力:0.25MPA-4.0MPA
厂家直销304平焊法兰使用说明 平焊法兰的密封原理:螺栓的两个密封面相互挤压 法兰垫片并形成密封,但这同时也导致密封的破坏。为了保持密封,就得维持巨大的螺栓作用力,为此,螺栓就要做得 。而 的螺栓就要匹配 的螺母,这就意味着需要直径 的螺栓为上紧螺母创造条件。然而螺栓的直径越大,适用的法兰就会变得弯曲, 的办法就是增大法兰部分的壁厚。整个装置将需要 的尺寸和重量,这在近海环境下便成了一个特殊问题,因为在这种情况下重量始终是人们必须引起关注的主要问题。而且,从根本上来说,平焊法兰是一种无效的密封,它需要把50%的螺栓负荷用于挤压垫片,而用于保持压力的负荷只剩50%。 厂家直销304平焊法兰采购须知
