| 是否有现货： | 是 | 材质： | 铸铁 |
| 适用介质： | 水、蒸汽、油品、空气等 | 压力环境： | 常温 |
| 流动方向： | 双向 | 驱动方式： | 电子 |
| 零部件及配件： | 执行器 | 连接方式： | 法兰式蝶阀 |
| 工作温度： | 常温 | 工作压力： | 低压 |
| 密封形式： | 自动密封 | 密封面材质： | 软密封 |
| 结构形式： | 中心密封 | 口径： | 40mm-2000mm |
| 公称通径： | 40mm-2000mm | 安装尺寸： | 详见图纸 |
| 规格： | 40mm-2000mm | 包装： | 木箱、纸箱 |
电动衬胶法兰蝶阀|设计规范|结构长度

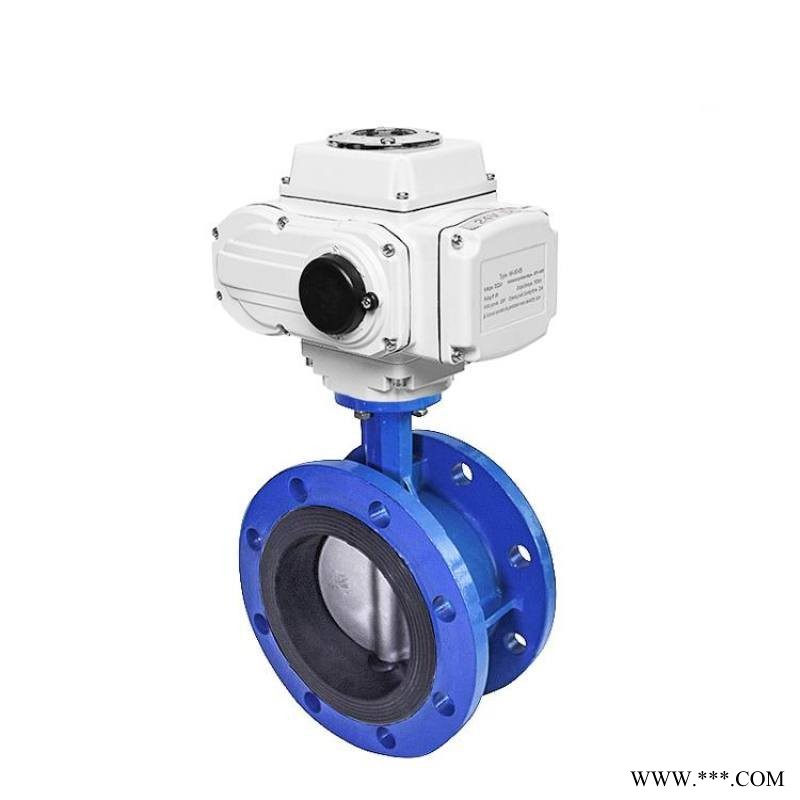

电动衬胶法兰蝶阀概述：
电动衬胶法兰蝶阀由电动执行器与衬胶法兰式蝶阀组成，衬胶蝶阀是在蝶阀的阀内和阀板上衬橡胶，使介质和阀体隔离，具有越来越紧密的关闭功能，密封性能可靠。根据工作方式及工况不同，可分为开关控制型和智能调节型(4～20mA模拟量信号控制)，通过电动执行机构工作，旋转阀杆带动碟板在0-90°的范围内做开启和关闭使用。根据不同工艺要求选配不同电动执行器： 开关型、信号反馈型、防爆型、调节型等
电动衬胶法兰蝶阀性能特点：
电动法兰蝶阀执行标准：
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
电动衬胶法兰蝶阀工作原理：
利用电动执行器输入0-10毫安的标准信号，电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于完全开启位置时，蝶板厚度是介质流经阀体时 的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
电动衬胶法兰蝶阀参数说明：
公称通径 DN50～DN1200(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式连接
阀体材质 铸铁、铸钢、不锈钢、铬钼钢、合金钢
密封材料 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
动作范围 0～90°
泄露量 零泄露
适用介质 水、蒸气、油品、酸类腐蚀性介质等
温度范围 软密封：-29℃～180℃ ；硬密封：-40℃～550℃
电动衬胶法兰蝶阀的优点：
科技含量高，促进电动蝶阀全面升级。实现绿色发展，那么需要促进设备的升级。而电动蝶阀的研发，注重人才团队的建设，注重精益求精的品质，因而能够使得电动蝶阀在内部结构、选材以及工作性能等过程中全面升级，从而在蝶阀使用的过程中，避免出现滴漏跑冒的问题。从而对于传统行业结构升级提供帮助。且电动蝶阀在生产过程中，注重质量把关，使得电动蝶阀的研发目标能够在生产过程中得到体现。
工作效率高，以为企业的利益提供支持。如果阀门的工作稳定性不好，在使用过程中经常出现故障，那么就会影响着的企业生产的持续性；而阀门工作效率低，工作速度慢，也不利于企业实现自身利益的目标。电动蝶阀通过无数次的实验，以确保其具有稳定而持续的工作，这对于维护企业的经济效益具有支持。
使用寿命长，以降低企业在蝶阀购买的成本，如果电动蝶阀使用寿命相对比较短，那么电动蝶阀更新换代就会比较的频繁，当然会增加企业生产的成本费用的问题，而电动蝶阀由于注重其品质的优化，使得其在正常工作环境中，能够保持着较为稳定的工作性能，这对于延长电动蝶阀的使用寿命具有帮助。
对采购者来说，在购买生产有关的设备时候，注重考虑三个问题是非常必要的。 是设备的精密度情况，选择精密度好的设备，以支持企业走向绿色无公害化生产； 关注于设备的生产效率，以实现企业的发展目标； 确保设备具有较长的使用寿命，以降低企业购进设备的成本与费用。而在电动蝶阀设计的过程中，注重科技研发，人才培养，加上对于阀门生产全过程中控制，以确保阀门具有良好的性能，从而有助于维护企业的效益化。
电动衬胶法兰蝶阀外形尺寸：
