品牌: | 其他 | 连接形式: | 法兰 |
适用介质: | 其他 | 外形: | 中型 |
密封形式: | 硬密封型 | 流动方向: | 双向 |
阀杆的螺纹位置: | 其它 | 密封面配置: | 其它 |
主体材料: | 铸铁 | 连接方式: | 其它 |
用途: | 调节 | 公称通径: | DN50-800 |
型号: | PZ943H-10C | 规格: | DN800 |
标准: | 国标 | 驱动方式: | 电动 |
工作温度: | 常温 | 零部件及配件: | 执行器 |
类型(通道位置): | 直通式 | 3C阀门类别: | 工业 |
材质: | 铸铁 | 压力环境: | 常压 |
产量: | 8858587 |

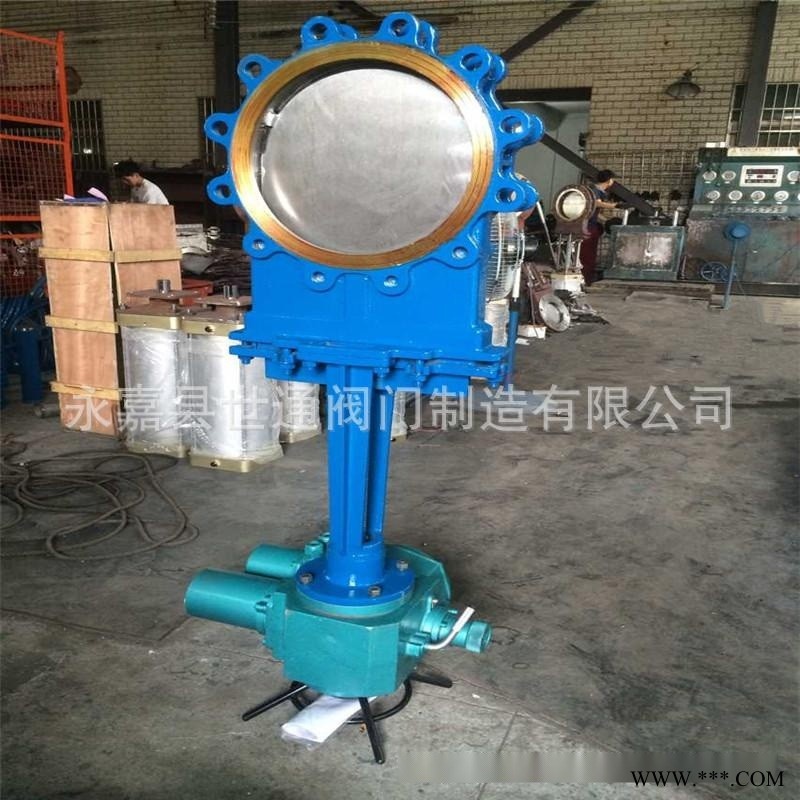

PZ943H-10C 电动刀型闸阀 法兰刀闸阀
电动刀型浆液阀
详细描述
一、【产品介绍】
Z973H电动浆液阀
产品型号 Z973H 主体材料 铸钢
公称通径 50-1200(mm)
本厂生产的新型刀型浆液阀是在吸收和消化国内外 阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多特点,同时具备手动、电液动操作功能。电气控制方式有:行程开关控制、位置显示仪控制,实现了机、电、仪、液一体化功能。
二、【浆液阀结构形体及特征】
a、阀体结构形式及密封方式
本厂新型刀型浆液阀分对夹式和整体式两种,对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构:整体式阀体密封采用“0”型复合密封结构,克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构,解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。
b、驱动装置
电液动装置:适用于力矩较大,力和速度可调,可任意位置琐定的阀门装置。
三、【浆液阀适用介质】
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备,粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
四、【产品用途】
浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
五、【浆液阀产品特点】
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔和石墨填料,密封可靠,操作轻便灵活
Z973H电动刀型浆液阀主要性能规范
1.0 0.9
1.5 0.66
1.5 -10-120℃ 泥浆、纸浆、煤渣、煤浆
粒状物、糊剂等介质
Z973H电动刀型浆液阀主要外形及连接尺寸
公称压力 DN L D2 D1 H 0.6MPa 50 48 125 100 600 65 48 145 120 670 80 50 160 135 680 100 50 180 155 700 125 50 210 185 720 150 60 240 210 790 200 60 295 265 850 250 70 350 320 1100 300 70 400 368 1180 350 80 460 428 1280 400 80 515 482 1460 450 90 565 532 1600 500 90 620 585 1800 600 140 725 685 2100 700 140 840 800 2300 800 190 950 905 2500 900 203 1050 1005 2700 1000 216 1160 1115 2900 1200 254 1380 1325 3400 1.0MPa 50 48 125 100 600 65 48 145 120 670 80 50 160 135 680 100 50 180 155 700 125 50 210 185 720 150 60 240 210 790 200 60 295 265 850 250 70 350 320 1100 300 80 400 368 1180 350 90 460 428 1280 400 120 515 482 1460 450 120 565 532 1600 500 130 620 585 1800 600 140 725 685 2100 700 140 840 800 2300 800 190 950 905 2500 900 203 1050 1005 2700 1000 216 1160 1115 2900 1200 254 1380 1325
