| 是否有现货： | 是 | 品牌： | 江苏中鼎阀业 |
| 连接形式： | 法兰 | 适用介质： | 水 |
| 外形： | 中型 | 密封形式： | 硬密封型 |
| 流动方向： | 单向 | 阀杆的螺纹位置： | 明杆闸阀 |
| 密封面配置： | 平行闸板式 | 主体材料： | 碳钢 |
| 连接方式： | 法兰 | 公称通径： | 25-1200 |
| 型号： | Z641W-PN25 | 规格： | 25-1200 |
| 产量： | 88888 |

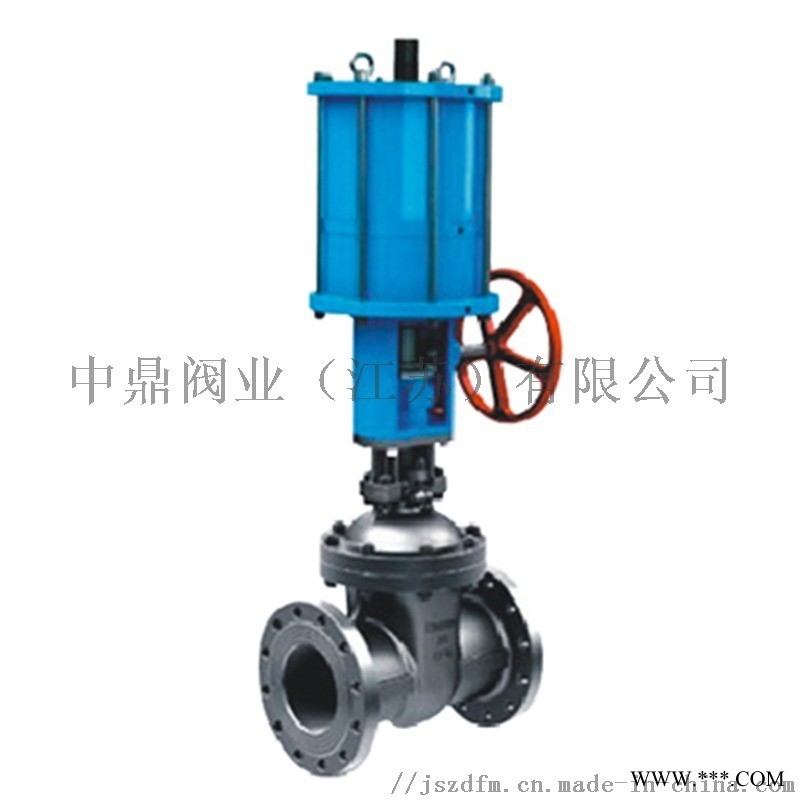

江苏中鼎气动法兰闸阀Z641W-PN25基本介绍 气动法兰闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。 江苏中鼎气动法兰闸阀Z641W-PN25工作原理 1、闸阀开启前阶段：上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的 静摩擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
2、闸阀开启的后阶段：在闸板稍稍开启以后j下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。 3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
4、闸阀关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧， 江苏中鼎气动法兰闸阀Z641W-PN25技术标准 设计依据GB标准ANSI标准设计标准GB/12237ANSIB16.34结构 长度法兰 连接GB/12221ANSIB16.10连接法兰尺寸GB/9113、IB/T79ANSIB16.5试验和检验IB/T9002API598 江苏中鼎气动法兰闸阀Z641W-PN25外形尺寸 公称通径（PN16）外形尺寸连接尺寸LHH1H2￠d0DD1D2Cfn-φd50250790420840180165125992034-φ18802809104609902002001601322038-φ18100300105056011502502201801562238-φ18150350124066013903202852402112438-φ222004001520810172040034029526624312-φ222504501700930195040040535531926312-φ2630050019301090223045046041037028412-φ2635055021601230251045052047042930416-φ2640060023301360273050058052548032416-φ3045065025401510299050064058554834420-φ3050070027501660325055071565060936420-φ3360080030801910368055084077072038520-φ3670090035702200427060091084079440524-φ368001000102595090142524-φ39
17621123178
