| 是否有现货： | 是 | 零部件及配件： | 阀体 |
| 驱动方式： | 电子 | 流动方向： | 换向 |
| 适用介质： | 水 | 材质： | 碳钢 |
| 连接方式： | 法兰连接 | 通道： | 三通式 |
| 结构形式： | 浮动球阀 | 类别： | 三通球阀 |
| 品牌： | 江苏中鼎阀业 | 公称通径： | 40-3000 |
| 规格： | 40-3000 | 包装： | 木箱包装 |
| 产量： | 88888 | | |

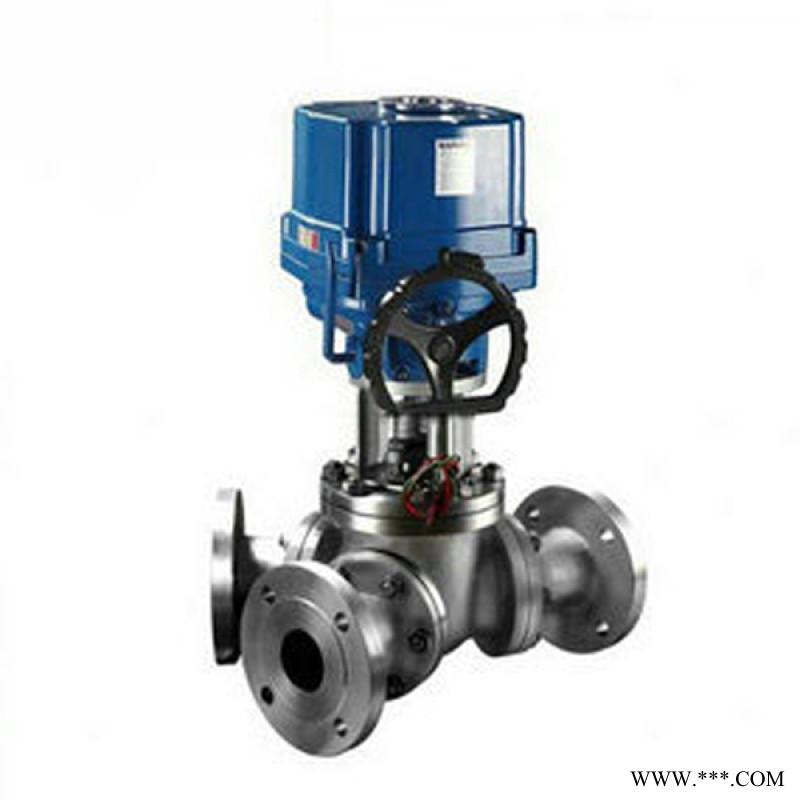

中鼎电动Y型法兰三通球阀DN150基本介绍 电动三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。 中鼎电动Y型法兰三通球阀DN150技术参数
| 电动执行器技术参数 | Y型电动三通球阀阀体参数 |
| 电源 | AC110、AC220、AC380V/DC24、DC220V | 公称通径 | DN50～250mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6-10MPa |
| 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | WCB/304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | WCB/304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、合金钢、硬质合金 |
| 手动操作 | 附带手柄操作 | 温度 | PTFE≤180℃、PPL≤350℃ |
| 限位 | 电气、机械二重限位 | 结构型式 | 法兰 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、石油、酸类、粘性流体、浆料介质等 |
| 输入信号 | 4-20mA/0-10VDC(智能调节型) | 特点 | 结构紧凑、体积小、安装简单快速 |
电动三通Y型球阀 材质说明
| 零件名称 | 材料名称 |
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
| 适用介质 | 水、气体、蒸汽、油品等 | 等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
中鼎电动Y型法兰三通球阀DN150外形尺寸
120度Y型三通球阀尺寸
| DN | L | D | K | R | C | f | n-d |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
135度Y型三通球阀尺寸
| DN | L | D | K | R | C | f | n-d |
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
