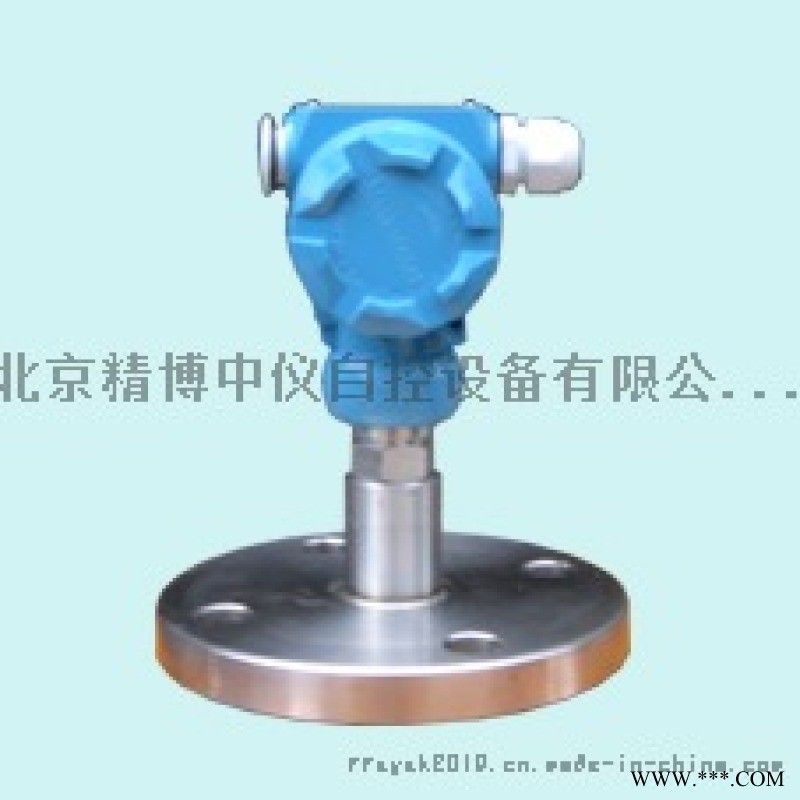

高温法兰型压力变送器

高温法兰型压力变送器

一、仪表概述：
高温法兰型压力变送器集压力变送、现场压力数字显示为一体的组合型仪表，电子电路进行了特殊处理，可准确测量显示现场压力值，并有4～20mADC、0～10mADC、0～5VDC、1～5VDC等多种信号输出方式，以实现信号的远距离传输。适用于石油、化工、冶金、电站、 和科研部门等行业需要对流体压力进行测量、显示、报警和控制的场合使用。
二、测量原理：
采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。
三、适用场合：
高温法兰型压力变送器元器件和零部件均源自 扩散硅式、陶瓷式压力传感器作为敏感元件，采用 集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
四、性能特点：
1、稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
2、具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内。
3、固态结构，无可动部件，高可靠性，使用寿命长。
4、从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。
5、安装方便、结构简单、经济耐用。
五、技术指标：
测量范围：0-10KPa～0-40MPa；
大过载：标准量程的2倍；
压力形式：表压、微差压；
精度等级：0.5%F·S；
电源电压：24VDC；
负载电阻：≤500Ω；
测量介质：蒸汽压力或气体、液体；
长期稳定性：±0.2% F·S/年；
环境相对湿度：0～95%；
补偿温度：0～70℃；
工作温度：-10～70℃。
结构特点：
外壳：全体不锈钢一体；
主体结构材料：31618Cr-12Ni-2.5Mo；
压力接口：M20×1.5；
自重：普通型1kg、带表头型1.2kg。
六、高温法兰型压力变送器调试方法：
打开接头，拧下不锈钢管，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），即可调整，步骤如下：
1在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ，
2变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ，
3反复以上步骤两三次，直到信号正常。
4调节完毕，拧紧保护盖。
七、注意事项：
1、凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
2、不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
3、安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
4、接供电电源时应严格按照我公司接线说明进行连接。
5、边送器过载压力不可超过量程的200％ 。
6、使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。
7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
8、包换一年。
八、选型一览表：

安装附件 安装支架………………G
隔爆电缆密封套
外螺纹M20×l.5……R
用户选用附件,请在选型代码后的括号
注明所要附件的代码
