商品信息

基本参数

品牌：	西格沃
所在地：	上海
起订：	≥1 件
供货总量：	200 件
有效期至：	长期有效

详细说明

是否有现货：	是	零部件及配件：	阀体
驱动方式：	手动	流动方向：	单向
适用介质：	油品	材质：	不锈钢
连接方式：	法兰连接	通道：	直能式
结构形式：	弹性球阀	类别：	固定球球阀
品牌：	西格沃	公称通径：	15-200
用途：	石油、化工、冶金	型号：	Scs13-JIS10k
规格：	15	商标：	西格沃
包装：	木箱	产量：	1000

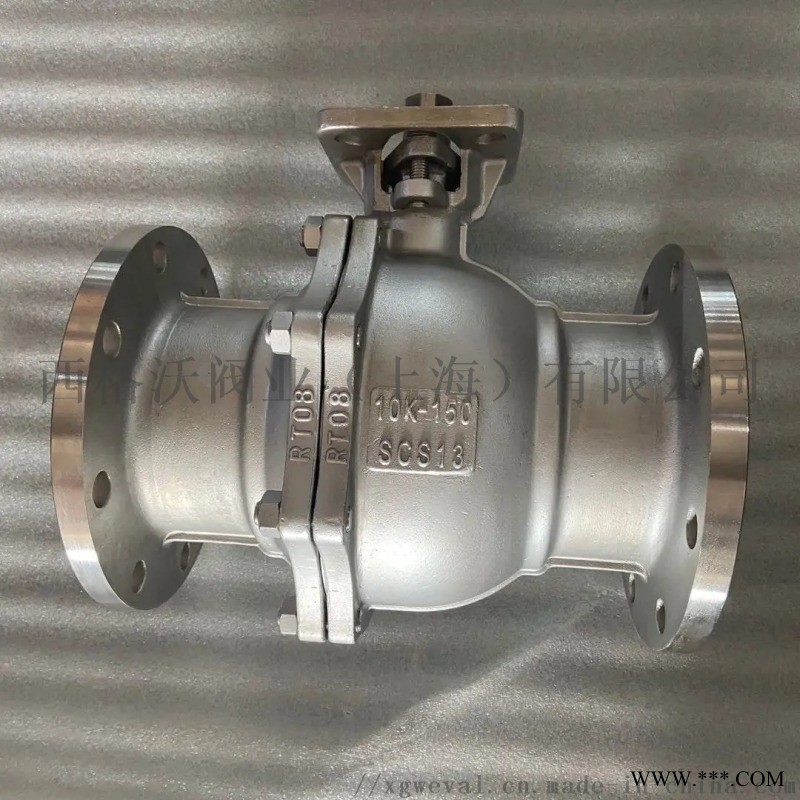

SCS13-10K日标法兰球阀基本介绍

SCS13日标高平台球阀 10K日标高平台球阀 20K日标高平台球阀

不锈钢日标球阀和国标球阀是同属一个类型的阀门，区别在它们的使用标准不一样，日标球阀是采用JIS标准的，是近年来被多处采用的一种新型标准阀门，在管道中一般应当水平安装。产品结构紧凑，密封可靠，结构简单，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、热力、给排水、水处理等行业。

执行标准：

设计和制造： JIS B2002-1987
检验和试验： JIS B2003-1994
法兰连接： JIS B2220-2004

试验压力：

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
公称压力	20K	5.8	4.0	4.0	0.5-0.7

连接尺寸：

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100
