| 是否有现货： | 是 | 材质： | 球墨铸铁 |
| 适用介质： | 水 | 压力环境： | Pn10 |
| 流动方向： | 单向 | 驱动方式： | 手动 |
| 零部件及配件： | 手轮 | 连接方式： | 法兰式蝶阀 |
| 工作温度： | 常温 | 工作压力： | 1.0mpa |
| 密封形式： | 自动密封 | 密封面材质： | 软密封 |
| 结构形式： | 双偏心密封 | 口径： | Dn500-dn600-dn700 |
| 公称通径： | Dn800-dn900-dn1000 | 安装尺寸： | Dn1200-dn1400-dn1500 |

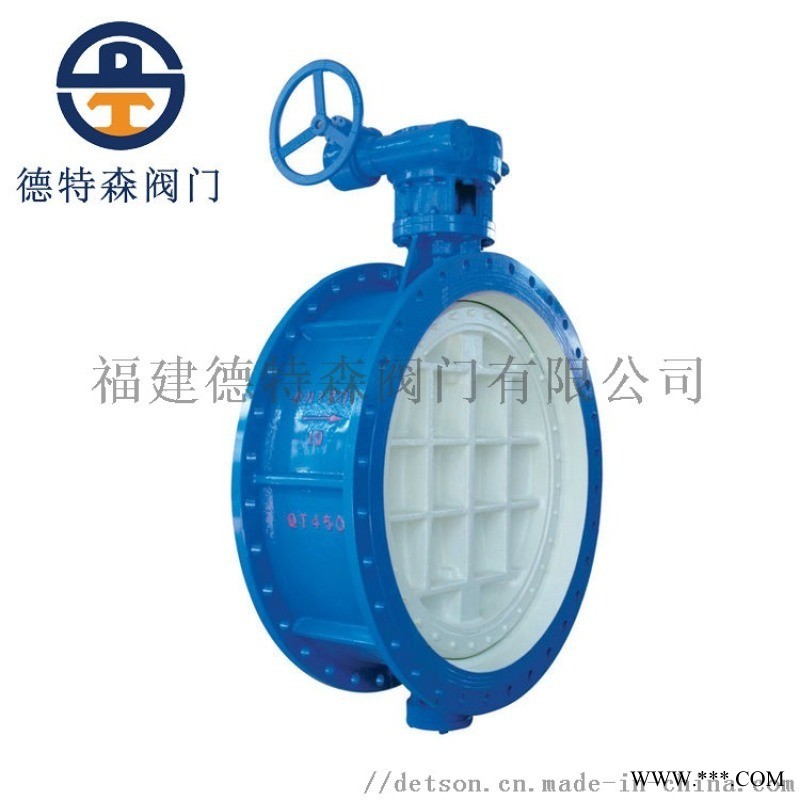

| 型号： | D342X-10q | 规格： | D342X-16q |
| 商标： | Dtsgp/德特森 | 法兰蝶阀： | D342X-10q-16q |
| 双偏心蝶阀： | D342X-10q-16q | 大口径蝶阀： | D342X-10q-16q |
| 蜗轮蝶阀： | D342X-10q-16q | 产量： | 10000 |
特点:
1、本阀采用双偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
主要技术参数:
| 公称通经DN（mm) | 50～2000 | |||
| 公称 PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
主要零部件材料：
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
采用标准：
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
主要外形连接尺寸（单位:mm）
| 公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L 短/长 | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49/64 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56/64 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64/70 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70/76 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71/89 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76/114 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83/114 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92/127 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102/140 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114/152 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127/152 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154/178 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165/229 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190/241 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203/241 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216/300 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254/360 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
