| 是否有现货： | 是 | 认证： | 622344_1409674 |
| 品牌： | 622344_1409684 | 材质： | 碳钢 |
| 连接形式： | 其它 | 公称通径： | 622344_1409684 |
| 密封形式： | 软密封型 | 工作温度： | 高温 |
| 标准： | 622344_1409694 | 流动方向： | 双向 |
| 形态： | 其它 | 零部件及配件： | 阀体 |
| 类型(通道位置)： | 622344_1409704 | 适用介质： | 622344_1409714 |
| 用途： | 、补水、调节、调压、放料、放水、风量调节、呼吸、换向、减压阀、截止、节流、进水、流量控制、排空、其它、排气、排污、平衡、疏水、锁闭、温控、泄压、仪表、溢流、止回 | 型号： | 622344_1409714 |
| 规格： | 622344_1409724 | 商标： | 622344_1409724 |
| 包装： | 622344_1409734 | 专利分类： | 622344_1409734 |
| 专利号： | 622344_1409744 | 产量： | 1 |

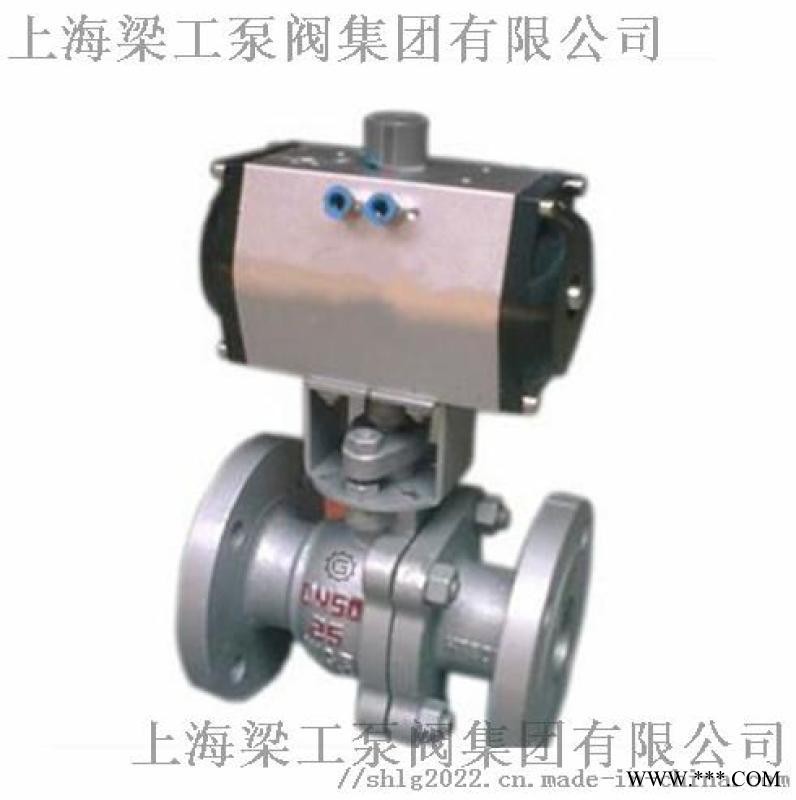

Q641F-16/25气动法兰球阀基本介绍 SHLG上海梁工专业生产Q641F,Q641H气动球阀（GHQ641F-16C/P）采用新型系列GT型气动执行器、AT型气动执行器，同时系列产品有采用（硅溶胶工艺）加高平台，安装气动电动执行机构非常方便；有双作用式和单作用式（弹簧复位） Q641F-16/25气动法兰球阀性能特点 齿轮齿条传动， ；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀宜直 Q641F-16/25气动法兰球阀技术参数
SHLG上海梁工泵阀集团有限公司气动球阀连接尺寸与执行器选配
| 产品型号 | 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
| L | D | D1 | D2 | b | f | Z-Φd | |||
| Q641F-16C 气动铸钢球阀 Q641F-16P 气动不锈钢球阀 | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | ||
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | ||
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | ||
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | ||
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | ||
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | ||
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | ||
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | ||
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | ||
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | ||
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | ||
