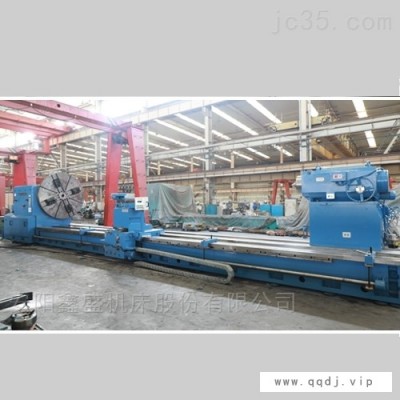

重型卧式车床（40吨）
主要用途：
本系列重型承重40吨车床适用于高速钢和硬质合金钢刀具对不同材质的轴类零件，圆筒形和盘状零件，进行车削外圆、端面、切槽、切断、镗孔，车镗内外锥体，并可利用上刀架（通过挂轮）车削长度短于600毫米的各种螺纹。
加工零件的精度指标
机床精车试件时，其圆度误差不大于0.012mm，圆柱度误差在300mm测量长度上不大于0.04mm；表面粗糙度（Ra）不大于2.5μm。
重型卧式车床（40吨）
主要结构特点
（1）床身为整体式箱形三条矩形导轨结构,采用高标铸铁(HT300)一次成型铸造，经过二次时效处理,稳定性能好；导轨面宽1600mm ,刚性好，抗振能力强；镶钢导轨面经中频淬火（硬度超过肖氏68°）并由进口导轨磨床进行精密磨削，保证了长寿命、高精度和良好的保持性。
（2）主轴直径大、箱体采用剖分式的结构，经刮研后提高接触刚性; 主轴采用前、后支承的两支承组件结构，使其径向和轴向刚度，旋转精度高。齿轮经高频淬火并精密研磨,精度高,运转平稳,噪音低;
（3）自动强制式循环润滑,使得传动系统运转灵活,并能有效降温;
（4）主传动机构由75KW直流电动机拖动，采用调磁调压混合调速方式总调速比为1：22.2机构调速级数为三级，机械电气综合调速比为1：200，从而使主轴获得0.8～160r/min的无级调速范围。
| 产品系列 回转直径 | C61160/40 | C61200/40 | C61250/40 |
| 床身上 | 1600 | 2000 | 2500 |
| 刀架上 | 1250 | 1600 | 2100 |
2.1.2大工件车削长度：
| 大工件长度 | 4000 | 6000 | 8000 | 10000 | 16000 |
| 2.1.3 主轴: |
| ||||
| 主轴卡盘 | 四爪卡盘1600 | ||||
| 主轴孔前端锥度 | φ120（锥度1：7） | ||||
| 锥度 | 75° | ||||
| 主轴通孔直径 | Ф85 | ||||
2.1.4尾座:
| 套筒直径 | 400mm |
| 锥度 | 75° |
| 套筒有效行程 | 300mm |
| 尾座横向移动量 | ±15mm |
| 尾座快速移动速度 | 3000（mm/min） |
| 套筒快速移动速度 | 664（mm/min） |
2.1.5 刀架:
| 允许大刀具截面 | 70mm(高)×70mm(宽) |
| 刀具支承面对主轴中心线的垂直距离 | 约70mm |
| 中刀架的回转、角度 | ±90° |
| 上刀架的大行程 | 600mm |
| 横刀架的大行程 | 725mm |
| 容许的大切削力PZ | 160000N |
| 容许：进给抗力PX | 80000N |
2.2运动参数
| 主轴转速级数 | 无级 |
| 主轴转速范围 | 0.8～160 r/min |
2.3进给参数
| 进给量级数 | 18级 |
2.3.1进给量范围：
| 纵进给量范围 | 0.125～48 mm/r |
| 横进给和上刀架进给量范围 | 0.063～24 mm/r |
| 纵向快速移动速度 | 3000 mm/min |
| 横向快速移动速度 | 1500 mm/min |
2.3.2车削螺纹的种数及范围：
| 公制螺纹（螺距） | 2～40 mm |
| 英制螺纹（扣/寸） | 1～14 |
| 蜗杆螺纹（模数） | 1.5～20 mm |
2.4 动力参数
| 交流电源 | 根据用户的要求提供 |
| 频率 | 50/60HZ |
| 相数 | 3 |
| 电压 | 440V |
| 主电机型号 | Z4-280-31B |
| 主电机功率 | 75KW |
| 主电机转速 | 400～1200r/min |
| 刀架快速移动电机型号 | Y90L-4 B5 |
| 刀架快速移动电机功率 | 1.5kw |
| 刀架快速移动电机转速 | 1500r/min |
| 尾座快速移动电机型号 | Y90L-4 B5 |
| 尾座快速移动电机功率 | 1.5kw |
| 尾座快速移动电机转速 | 1500r/min |
| 尾座套筒快速移动电机型号 | Y90S-4 B5 |
| 尾座套筒快速移动电机功率 | 1.1Kw |
| 尾座套筒快速移动电机转速 | 1500r/min |
| 操纵及润滑系统 | |
| 床头箱润滑和变速泵电动机型号 | Y90L-4 B3 |
| 床头箱润滑和变速泵电动机功率 | 1.5kw |
| 床头箱润滑和变速泵电动机转速 | 1500r/min |
