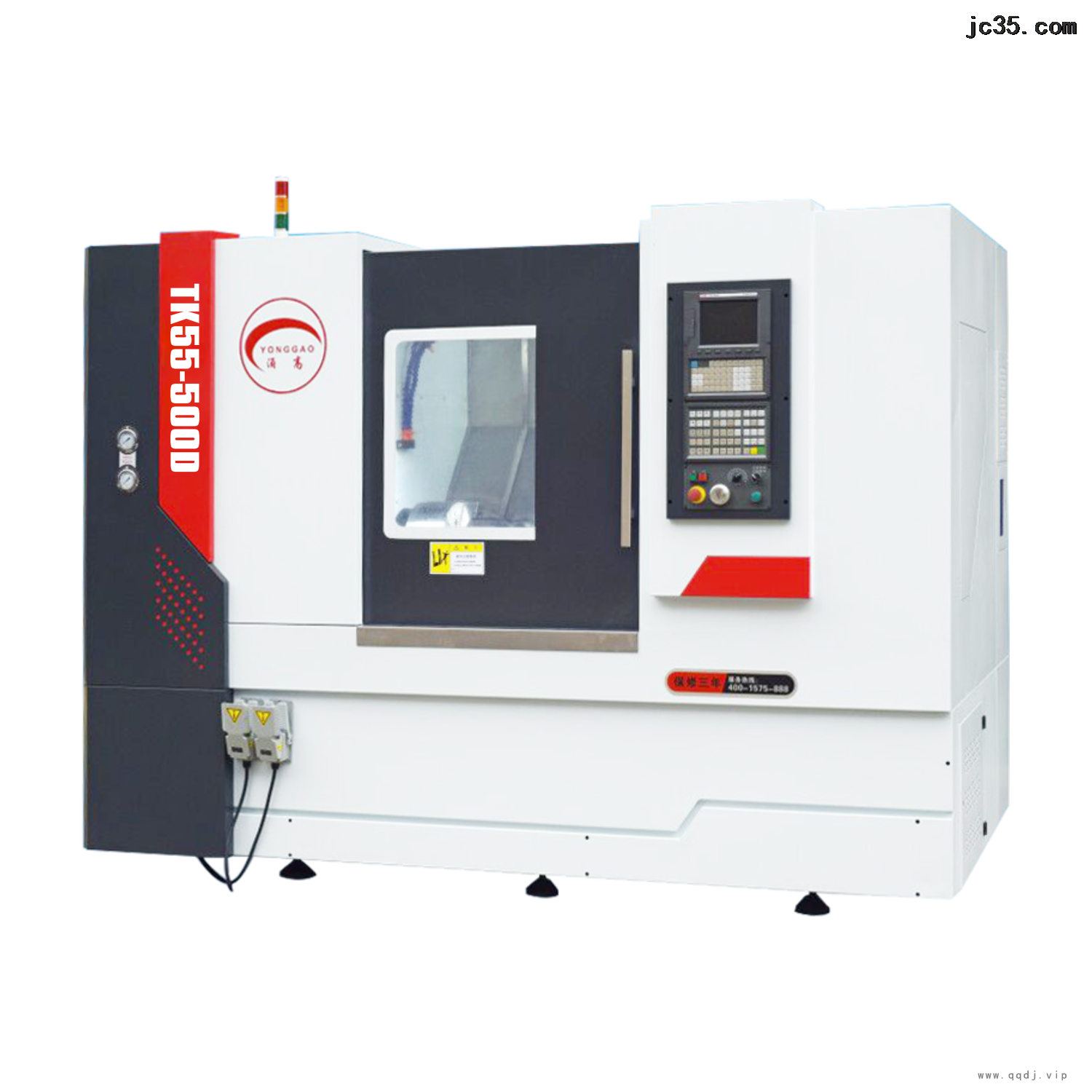

斜导轨数控车床
1、高精度主轴
本机采用自行研发高刚性床头，主轴前轴承是双列圆柱滚子轴承加推力角接触球轴承，后轴承也采用了双列圆柱滚子轴承。此类主轴轴承配置使整个主轴组具有较高的刚性，适用于强力切削要求的高刚度、高精度的数控车床。
2、床身结构
采用高刚性铸铁，树脂砂工艺，床身整体结构具有排屑流畅、结构紧凑，造型美观等特点。
3、刀架方式
新颖的伺服刀塔使重复换刀误差为小±3um，换刀高速准确，能够大幅度节省加工时间。
4、高精度进给
进给各轴全伺服驱动，采用中国台湾新代系统驱动及电机，采用中国台湾银泰直线导轨，保证加工精度及长时间的精度保持，进给各轴重复定位精度<±5um
5、高效率加工
Ⅹ轴快速移动可达25米/分钟，Z轴快速移动可达25米/分钟，髙精度液压回转缸，精密台洿湾千岛卡盘。提髙了韧性材料切削和强力切削的能力。
6、强力冷却
大功率强力冷却泵，*的改善了零件切削，根据客户要求可裝1—4条冷却管，冷却性能好。
斜导轨数控车床
| 技术参数 | TK55-500D | |
| 加工范围 | 回转直径mm | Φ550mm |
| 加工直径mm | Φ500mm | |
| 加工长度mm | Φ300mm | |
| 加工工件长度mm | 卡盘420mm/筒夹500mm | |
| 棒材通孔直径mm | Φ40/Φ51（选配） | |
| 距 | 500mm | |
| 行程 | X轴有效行程 | 560mm（直径量） |
| Z轴有效行程 | 卡盘450mm/筒夹530mm | |
| X/Z轴快移速度 | 25m/min | |
| X/Z轴线轨规格 | 30/30（滚柱） | |
| X/Z轴丝杆直径/螺距mm | 3210/3210 | |
| X/Z轴伺服电机 | 10Nm/10Nm | |
| 主轴 | 主轴鼻端型式 | A2-5/A2-6（选配） |
| 主轴通孔直径 | Φ48/Φ66（选配） | |
| 主轴转速 | 机械主轴100-2500rpm（选配） | |
| 电主轴100-4500rpm | ||
| 主轴马达功率 | 11kw电主轴/11kw（选配） | |
| 卡盘及回转油缸规格 | 8寸卡盘851/夹头851（选配） | |
| 加工精度 | X/Z/Y轴定位精度 | ±0.005mm |
| X/Z/Y轴重复定位精度 | ±0.005mm | |
| 尾座 | 尾座套筒规格 | MT5/直径Φ75mm |
| 尾座套筒行程 | 120mm | |
| 尾座压力范围 | 8-25pa | |
| 尾座进给方式 | 液压 | |
| 刀具 | 刀柄规格 | 25*25 |
| 镗刀杆规格 | 32mm | |
| 刀塔（刀位） | 100中心高12工位伺服刀塔 | |
| 其他规格 | 床身结构型式 | 48度整体斜床身 |
| 外形尺寸 | 长X宽X高mm | 2190*1380*1780 |
| 机床重量 | 约3100Kg | |
