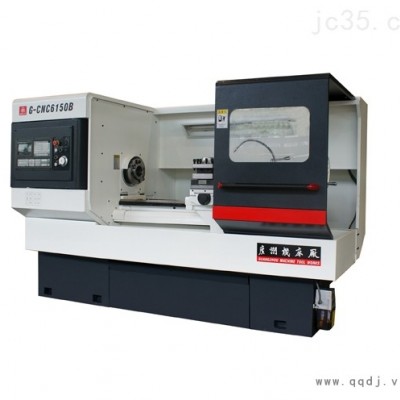

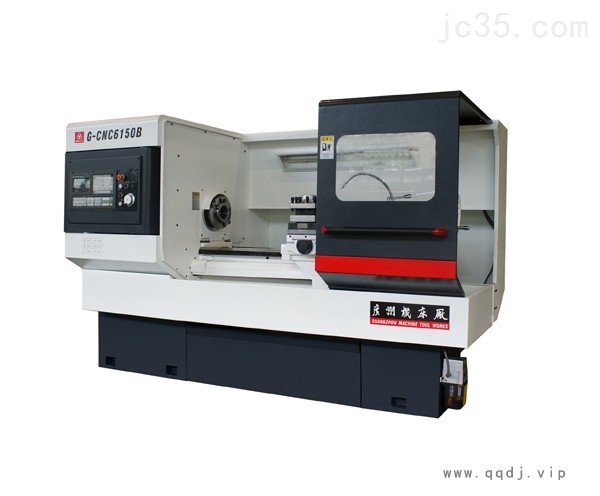

一、 G-CNC6150B卧式数控车床的结构特点及功能要求：
1、机床采用了高刚性整体床身和简练铆焊半防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的精度保持性。
2、机床能完成直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3、机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经超音频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4、数控系统采用了广数系统GSK980TDI，伺服主轴。
5、采用了国产名优滚珠丝杠与丝杆轴承。
6、采用了哈尔滨主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。
7 、各润滑点采用了强制自动润滑装置进行定点定量润滑丝杠及导轨。
8、标配采用呼和浩特*产的K11 250三爪自定心卡盘，或者可选配中国台湾产三爪油压夹头和回转油缸，用脚踏开关控制工件夹紧、松开。
9、导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
二、 G-CNC6150B卧式数控车床主要技术参数、配置表：
项目 | 机床规格及主要技术参数 | 备注 | ||||||
规格 | 大工件长度(mm) | 1000 | 1500 | 2000 |
| |||
系统 | 数控系统 | GSK980TD | 标配 | |||||
工作 范围 | 床身大回转直径 | φ500mm | 标配 | |||||
滑板大车削直径 | φ280mm | 标配 | ||||||
大加工长度 | 900mm | 1400mm | 1900mm | 选配 | ||||
主轴 | 主轴轴端 | 8号 | 标配 | |||||
内孔锥度 | 大端φ90mm 1：20 | 标配 | ||||||
主轴通孔直径 | φ80mm | 标配 | ||||||
主轴三档档内无级调速范围 | 30~150、100~500、320~1600 r/min | 标配 | ||||||
主轴电机 | ZJY208-7.5B 7.5/11 KW(连续/间断) 主轴伺服电机 | 标配 | ||||||
主轴精度 | 轴端径向跳动≤0.005mm、轴向窜动≤0.005mm | 标配 | ||||||
坐标轴 | 横向（X轴）大行程 | 260 mm | 标配 | |||||
纵向（Z轴）大行程 | 900mm/1400mm | 选配 | ||||||
X轴伺服单元 | 1.5KW. 6N.m. 3000r/min | 标配 | ||||||
Z轴伺服单元 | 1.5KW. 10N.m. 2000r/min | 标配 | ||||||
X轴大进给速度 | 4m/min | 标配 | ||||||
Z轴大进给速度 | 6m/min | 标配 | ||||||
定位精度 | X轴≤0.012mm、Z≤0.015mm | 标配 | ||||||
重复定位精度 | X轴≤0.01mm,、Z≤0.01mm | 标配 | ||||||
刀架 | 刀架型式 | 电动回转刀架 | 标配 | |||||
刀座数量 | 四位刀位 | 标配 | ||||||
外径、端面刀柄规格 | 25X25mm | 标配 | ||||||
夹紧 装置 | 手动卡盘 | K11 250三爪自定心卡盘 | 标配 | |||||
液压卡盘及油缸 | 三爪油压夹头及回转油缸 | 选配 | ||||||
尾座 | *套大行程 | 150 | 标配 | |||||
*套锥度 | MT5 | 标配 | ||||||
液压 系统 | 液压系统电动功率 | 0.75kW | 选配 | |||||
油箱容量 | 40L | |||||||
液压泵压力 | 1.5~3.5MP | |||||||
冷却 | 冷却水泵 | AYB-20；120W(三相电泵) | 标配 | |||||
自动润滑装置 | 型号TM615(1.5L；220V)型自动间歇润滑泵 | 标配 | ||||||
传动 部件 | 主轴轴承 | 国产 | 标配 | |||||
滚珠丝杠 | 国产 | 标配 | ||||||
丝杠轴承 | 国产 | 标配 | ||||||
灯具 | 工作照明灯 | LED | 标配 | |||||
工作完成警示灯 | LTA-205 (220V )红绿色 | 选配 | ||||||
随机 资料 | 装箱清单 | 一份 | 标配 | |||||
合格证明书 | 一本（精度检测表） | 标配 | ||||||
机械说明书 | 一本 | 标配 | ||||||
电器说明书 | 一本（电器原理图） | 标配 | ||||||
操作说明书 | 一本 | 标配 | ||||||
三爪油压夹头使用说明书 | 一本 | 选配 | ||||||
回转油缸使用说明书 | 一本 | 选配 | ||||||
其它 | 机床总电容量 | 14kW | 标配 | |||||
机床外形尺寸(约) | 宽x高 | 1600mmx1650mm | 选配 | |||||
长 | 2600mm | 3100mm | 3600mm | |||||
机床净重(约) | 2400kg | 2700kg | 3000kg | 标配 | ||||
