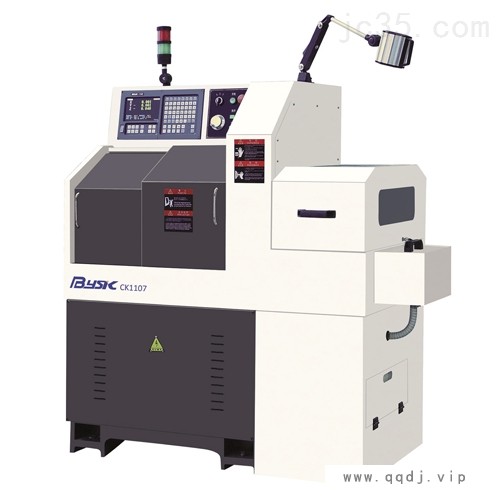

CK1107高速走心机三轴均采用直线滚动导轨，由值伺服电机驱动，直线式排刀结构具有快速换到、精度高等特点，数控系统功能完善，操控简易。配备自动送料机，可实现自动化生产。
CK1107高速走心机详细结构介绍：
1、左右排刀结构，数量多换刀速度快，刚性好。
2、能加工超细长的各种零件。
3、合理布局，外型小巧占地面积少。
4、固定导套可以加工长度在150mm以内细长轴，使加工的工件保持比较高的同轴度和光洁度，非常适合于车削倍径比大的工件。
CK1107技术参数：
| 机床型号 | CK1107 | |||||||
| 机床参数 | 机床配置 | |||||||
| 电源 | 电源额定电压 | 三相交流380V | 排刀系统 | 排刀式 | 共12把 | 名称 | 型号/规格 | 厂家 |
| 电源额定频率 | 50HZ | 车削刀具 | 8把 | 系统 | BYSK150系统 | 自制 | ||
| 总输入功率 | 4kw | 刀具尺寸 | 8*8mm | 主轴电机 | 1.5KW三相异步电机 | 德东 | ||
| 数控系统 | BYSK | YZ150 | 正面钻孔 | 4把 | X轴电机 | 400w值伺服电机 | 安川 | |
| zui小设定单位 | 0.001mm | 钻孔轴尺寸 | ER8/12mm | Y轴电机 | 400w值伺服电机 | 安川 | ||
| X轴脉冲当量 | 0.0005mm | 冷却系统 | 切削油用电机功率 | 0.09kw | Z轴电机 | 400w值伺服电机 | 安川 | |
| Y轴脉冲当量 | 0.001mm | 冷却箱容量 | 80L | X轴丝杆 | 185*2006 | 跃尔 | ||
| Z轴脉冲当量 | 0.001mm | 润滑系统 | 马达功率 | 25w | Y轴丝杆 | 221*2006 | 跃尔 | |
| zui大编程尺寸 | ±9999.999 | 容量 | 1.5L | Z轴丝杆 | 300*2006 | 跃尔 | ||
| 切削速度 | 1--4000mm/min | 气动系统 | 输入压缩空气气*导轨 | HGH15 | 上银/银泰 | |||
| X轴快速进给速度 | 15000mm/min | Y轴导轨 | HGH15 | 上银/银泰 | ||||
| Y轴快速进给速度 | 15000mm/min | Z轴导轨 | HGH15 | 上银/银泰 | ||||
| Z轴快速进给速度 | 15000mm/min | 机床尺寸 | 长*宽*高 | 1415*700*1680 | ||||
| 主轴 | zui大棒料直径 | Φ7mm | 机床重量 | |||||
| 主轴通孔直径 | Φ8mm | 可选配置 | | |||||
| 主轴中心离地面高度 | 890mm | |||||||
| 主轴转速 | 0-5000r/min | |||||||
| 主轴马达功率 | 1.5kw | |||||||
| 行程 | X轴行程 | 38mm（直径量） | ||||||
| Y轴行程 | 80mm | |||||||
| Z轴行程 | 150mm | |||||||
| X轴伺服马达功率 | 0.4kw | |||||||
| Y轴伺服马达功率 | 0.4kw | |||||||
| Z轴伺服马达功率 | 0.4kw | |||||||
| 滑轨形式 | 直线导轨 | |||||||
