蒸汽疏水自动加压器简介：
疏水自动加压器（冷凝水自动泵）是一种新型凝结水输送装置，结构简单，不用电机作动力自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果，值得推广。
蒸汽疏水自动加压器特点：
1、疏水自动加压器无泵无电机，以蒸汽为动力，自动进行冷凝水回收。
2、疏水自动加压器能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用，从而大幅度提高回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%，若以连续用汽量1吨／时计，每年可节约蒸汽1200吨，半年即可收回设备费用。
3、疏水自动加压器排出的凝结水为压力满流，不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小48~67%，可节约管材1/3，并能减少管道的大气腐蚀。
4、疏水自动加压器体积小，可分散或集中设置于墙边或地坑中，土建工程量小，构造简单，安装方便，维修容易。
5、疏水自动加压器运行中无噪声，无振动、性能稳定可靠。
结构及工作原理：
由水室、加压室、控制管及控制系统组成。
●水 室：用于汽水分离和储存一部分凝结水，并将凝结水输送加压室。
●加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。
●控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水室通过止回阀进入加压室。
●控制系统：自动控制、自动运行、无人值守。
型号说明：
规格型号：
基本参数 | 单位 | SZP－1 | SZP－2 | SZP－4 | SZP－6 | SZP－8 | SZP－10 | SZP－15 | |
额定排水量 | M3/h | 1 | 2 | 4 | 6 | 8 | 10 | 15 | |
额定加压汽（气）体压力高于排水扬程 | MPa （Kgf/cm2） | 0.098 （1.0） | |||||||
zui小加压汽（气）体压力高于排水扬程 | MPa （Kgf/cm2） | 0.049 （0.5） | |||||||
zui大加压汽（气）体压力 | MPa （Kgf/cm2） | 0.98 （10） | |||||||
水箱工作压力 | MPa （Kgf/cm2） | 0.098 （1.0） | |||||||
加压室、控制室工作压力 | MPa （Kgf/cm2） | 0.98 （10） | |||||||
zui高排水扬程 | MPa (m水柱) | 0.39 ( 40 ) | |||||||
被加压液体温度 | ℃ | 0～170 | |||||||
加压每立方米水耗蒸汽量 | Kg | ( ～4 ) | |||||||
外形尺寸 | 长 | mm | 900 | 900 | 1500 | 1500 | 1500 | 1800 | 2400 |
宽 | mm | 850 | 850 | 900 | 1000 | 1000 | 1100 | 1100 | |
高 | mm | 1135 | 1135 | 1500 | 1570 | 1570 | 1570 | 1650 | |
净重 | Kg | 280 | 320 | 380 | 400 | 650 | 700 | 1200 | |
注：以上外形尺寸仅供参考，具体以双方签订合同为准。（根据设备安装位置设计，我司可另出图纸参考）
现在加工图：

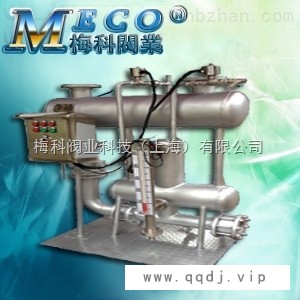

*产品：
工程案例图：
