产品概述：

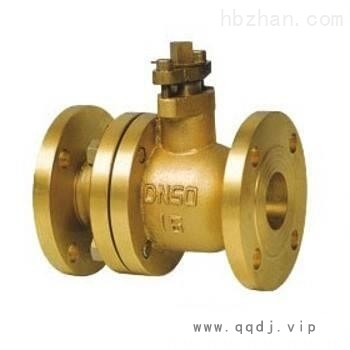

Q41F-16T黄铜法兰球阀的结构设计吸收了国内外*技术，阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。DN15～200mm可采用浮动球结构，DN150～500mm可采用固定球结构。
黄铜球阀标准
1、铜制球阀标准号：GB/T15185-1994
2、工业用黄铜球阀标准号：NF/E29-354-2003
3、球阀产品质量分等 标准号：JC/T783-2004
4、玻璃纤维增强改性酚醛黄铜球阀标准号:JB/T8861-2004
产品功能：
黄铜球阀在管道内流体上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。黄铜球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。
结构特点;
1.流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
主要外形尺寸
DN | SIZE | L | H | D | S | φB |
15 | 1/2 | 49.5 | 47 | 85 | 24.7 | 15 |
20 | 3/4 | 56 | 47 | 91 | 30.8 | 19 |
25 | 1 | 64.5 | 55 | 112 | 37.8 | 24 |
32 | 1 1/4 | 76 | 68 | 116 | 46.5 | 29 |
40 | 1 1/2 | 85 | 76 | 134 | 53.2 | 36 |
50 | 2 | 99 | 87 | 142 | 65.5 | 46 |
