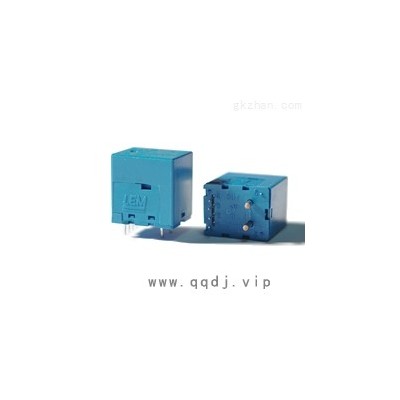

DC4V信号输出电流传感器 HXN25-P HXN50-P HXN10-P HXN15-P HXN20-P
直流,交流和脉冲小电流测量范围为3至50ARMS标称电流隔离。 体积小,设计紧凑,价格低廉。 仅需2.93 cm2的PCB安装面积来支撑8g这些传感器。 8个型号。 PCB安装。 测量范围高达3 x Ipn。 双电源+/- 12至+/- 15V。 电压输出
Ouput Type : | Instantaneous |
Technology : | Open loop Hall Effect |
Measurement : | Current |
Primary Nominal Value : | 3-50 A |
Accuracy : | 1 % |
Mounting : | - |
Measuring Range : | 0-150 A |
Supply Voltage : | 15 - 15 |
Supply voltage type | Bipolar |
Secondary Signal : | 4 V |
DC4V信号输出电流传感器 HXN25-P HXN50-P
Product search results | |||||||||
Model | Primary | Measuring | Secondary | Supply | Accuracy (%) | Mounting |
|
| |
|
| ||||||||
HXN03-P | 3 A | 9 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN05-P | 5 A | 15 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN10-P | 10 A | 30 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN15-P | 15 A | 45 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN20-P | 20 A | 60 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN25-P | 25 A | 75 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
HXN50-P | 50 A | 150 A | 4 V | 15-15 Bi | 1 | PCB |
|
| |
LEM的产品被广泛应用于众多领域,如工业、铁路、能源与自动化以及汽车领域。
工业领域的应用
隔离状态下测量瞬时电流、电压值,可选择无触点、多股导线、夹持等方式测量电流,测量范围从0.1A到20000A。
10V到12000V的高压测量。
不同技术所需的特性,例如精度从几个ppm到几个百分点,或者是响应时间、带宽。
铁路领域的应用
隔离状态下测量瞬时电流、电压值。
可选择无触点、母线排、夹持等方式测量电流,测量范围从0.1A到20000A。
10V到6400V的高压测量。
安装高度灵活的模块化设计,以满足铁路系统的不同市场需求。
达到高性能指标(精度从0.2%到2.7%,短路响应时间从几毫秒到几微秒)。
宽温度范围、高绝缘耐压及电磁兼容性设计,满足不同铁路标准。
机车车载电能检测领域的应用
用于机车用电计量的EM4T电能表,在欧洲铁路网的应用中得以证实。它是一个被认可的独立测量系统,用于测量车载系统的单相能量。
能源与自动化领域的应用
LEM集成传感器将*的交流、直流感应技术和信号调节电路(有效值、真实值、阈值检测等)积于一身。
输出开关信号、继电器形式信号、电气隔离式标准信号(如直流0-5V、直流0-10V或者4-20mA),可直接连接到可编程控制器或监测设备。
LEM运用*的技术和工艺,在生产过程中多次调节、校准,使产品达到市场所需的性能和质量标准。
电池监测领域的应用
该系列智能传感器测量电池电压、内部温度和内部阻抗。在电池放电过程中也可以提供电池电压和温度。这些数据通过专门的串口连接到控制系统总线进行传输。
汽车领域的应用
LEM专门研制了用于汽车的电流传感器。可用于小轿车、公交车及卡车的电源管理和电机驱动。LEM产品有助于节能和环保,通过对高能耗应用领域的电流控制,LEM产品将努力减小能量消耗。
