产品特点
周边传动刮泥机由带电动机立式减速器、带外齿的回转轴承、主轴、刮臂、刮板、浓集栅条、稳流筒、控制柜等组成。刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑当运行过程中，由于刮板、刮臂受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护机构动作，切断电源，自动报警停机。
特点：
ZBXN型系列周边传动刮泥机是在引进设备的基础上设计的新一代吸泥机，具有以下著特点：
1.结构简单、重量轻：由于采用半桥式，只有一套驱动装置，而且主梁兼作输泥槽，与目前国内大量使用的全桥式吸泥机比，重量著下降；
2.节约运行费用、维护管理方便：由于采用虹吸管将泥槽的污泥经不旋转的中心泥罐排至中心排泥管，没有动密封，杜绝了上清液短流，既避免了回流泵能耗的浪费，又保证了回流污泥的浓度，为生化工艺正常运行创造条件。同时，也*了由于动密封而带来的维护工作；
3.可选新型的传动装置，驱动装置中关键部件—减速器采用*的轴装式，无须对中，不用 联轴器，结构紧凑、效率高、重量轻；
4.可配置过扭保护机构，当扭矩达到设定值时自动报警停机，安全可靠。
构造及工作过程：

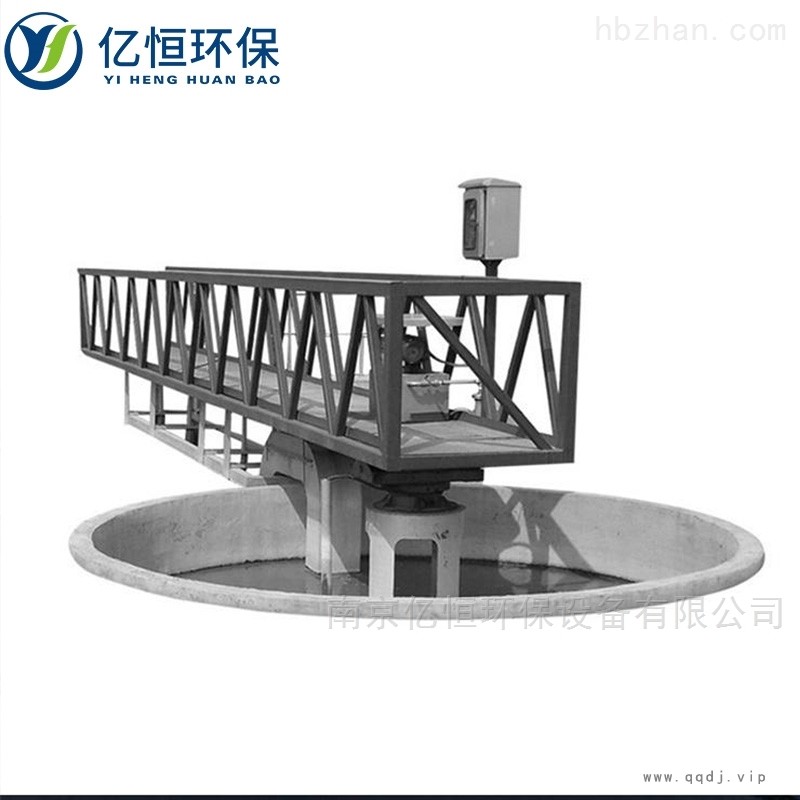

ZBXN型系列吸泥机如图1所示为周边传动虹吸式，由兼作输泥槽的主梁、吸泥管系、虹吸抽空系统、中心泥罐、中心回转轴承、驱动装置、撇渣装置、集电器、控制柜等构成。
主梁由置于周边的驱动装置带动，绕池中心轴线旋转，沉积在池底的污泥由刮泥板刮集至各吸泥口，在液位差的作用下，污泥经吸泥口，输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中，至其封闭边—刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮至集泥斗。
主要性能：
（1）池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；
（2）斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥*干净，不会有浮泥现象发生。
（3）池底坡比1：10，刮泥时污泥阻力可忽略不计。
（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。
（5）操作简单，可实现远程控制。
