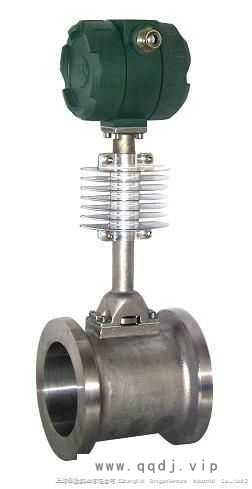

涡街流量计一、用途
测量DN25~300mm内径工业管道的液体、气体或蒸汽的流量。在危险场所使用时，应选择本质安全防爆结构（在型号后加D或I表示）传感器。
涡街流量计二、原理
压电晶体将卡门旋涡频率转换为与流量成比例的电流或电压脉冲信号。
涡街流量计三、技术参数
1、精度等级：1级
2、流量温度：-40——300@或~350℃（高温型）。
3、公称压力：2.5MPa或4.0MPa（特殊为6.9MPa
4、工作电源：24VDC
5、本体材质：1Gr18Ni9Ti
6、防爆规格：防爆标志号：iaⅡCT1~6;
关联设备为LB940型齐纳安全栅。
7、测量范围：可用补插法。
1）液体——zui大流量根据传感器通径查表1或表2。
zui小流量一般按通径及液体的密度（g/cm3查表1；如该液体的粘度高于1×10-6m2/s或lcst，则按通径在表2查出（可用补插法）。若液体粘度太高，则无法实现测量（表2中有“/"者就是）。
2）气体一被测气体（包括混合气体）的工作密度≤4kg/m3时，涡街流量传感器的测量范围，可根据其口径和气体的工作密度在表3上部查出。若密度较表中数字更高，其zui小流量取zui靠右的一组数字即可。
气体密度越小其流量下限值越大，若流量小于此下限值则无法实现计量，为方便查对，表3下部列出部份密度较小气体工作状态下的密度对应的压力。
涡街流量计四、举例：
DN300mm管道内氨气的工作压力0.04MPa，求涡街流量传感器的测量范围。
解：0.04MPa表压力≈0.04MPa压力，查表3下部“氨NH3"行，在0.14处垂直向上可查得：
a、至“工作状态密度"行，查得氨气的工作密度为1kg/m3
b、再向上至通径300mm行，查得zui小流量为910m3/h；zui大流量为12100m3/h，故其测量范围是910~12100m3/h.
涡街流量计五、阻力损失：
按下式计算：
△P＝Cd·pV2/2
式中：△p_阻力损失〔Pa〕；
ρ*体密度〔kg/m3〕；
V*体的平均流速〔m/s〕
Cd一阻力系数，本产品Cd=2.2 十一、液相保证：本传感器在计量液体流体时，必须防止产生汽化空穴现象，故流过传感器后的液体压力P，应满足下式要求：
P>2.6 △P+1.25Ps
式中：△P-压力损失
Ps一对应于工作温度下液体的饱和蒸汽压力〔kPa〕
P一液体压力〔kPa〕
六、安装方式
本传感器可在水平或垂直管道上安装。安装时用配套供货的凹面法兰和双头螺栓，将传感器本体夹紧的管道上。
