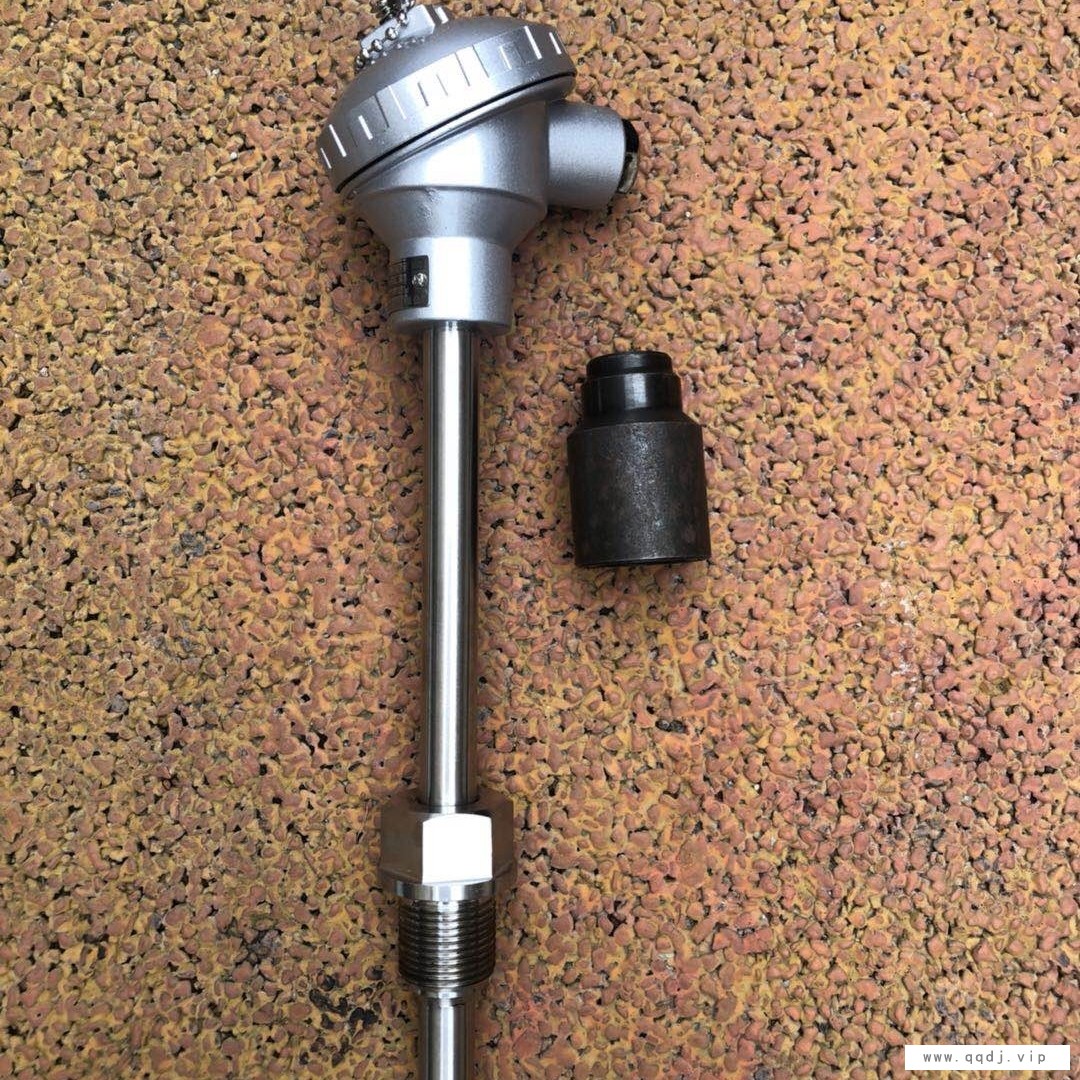

WZP-130F防腐热电阻厂家
WZP-130F防腐热电阻主要技术参数
1.分度号：Pt100
2.电气出口：M20x1.5，NPTI1/2
3.热响应时间：≤8S
4.防护等级：IP65
5.隔爆等级：d‖BT4.d‖CT5
WZP-130F防腐热电阻及热电偶种类规格
|
无固定装置式
|
固定螺纹式
| ||
| 耐腐型 | 耐磨型 | 耐腐型 | 耐磨型 |
|
WRN-130-F
| WRNN-130 WRN2N-130 WREN-130 WRE2N-130 WZPN-130 WZP2N-130 WZPN-131 WZP2N-131 WZCN-130 | WRN-230-F WRN2-230-F WRE-230-F WRE2-230-F WZP-230-F WZP2-230-F WZP-231-F WZP2-231-F WZC-230-F | WRNN-230 WRN2N-230 WREN-230 WRE2N-230 WZPN-230 WZP2N-230 WZPN-231 WZP2N-231 WZCN-230 |
天康防腐热电阻 安装注意事项：
防腐热电阻在安装和运输时必须确保防腐层不能破损或者受到外力撞击，防腐层损坏将导致防腐热电偶使用寿命减短或*失去防腐作用。
WZP-130F防腐热电阻防腐热电偶选型表：
|
代 号
|
说 明
| |||||||||
|
WR
|
□□－□□□□－□-□/□－□
|
| ||||||||
|
防腐热电偶类型
|
N
E
C
F
|
|
K分度号（进口）
E分度号
T分度号
J分度号
| |||||||
|
防腐热电偶对数
|
省略
2
|
|
单支式
双支式
| |||||||
|
安装固定装置
|
0
2
4
|
|
无固定装置
固定螺纹：M27×2
固定法兰（见注1）
| |||||||
|
接线盒形式
|
3
4
|
|
防水式
防爆式（见注2）
| |||||||
|
防腐热电偶外径
|
0
1
|
|
Ф16mm
Ф20mm
| |||||||
|
防腐热电偶外护管材质
|
KF2
KF3
法兰规格或螺纹要求补充说明
|
316L衬聚四氟乙烯 常规供货
其他材料衬聚四氟乙烯
安装固定装置补充说明
| ||||||||
|
防腐热电偶总长：L（见注3）
|
|
| ||||||||
|
热电偶插入长度：l（见注3）
|
|
| ||||||||
|
防腐热电偶精度等级
|
省略
I
|
|
II级（常规供货）
I级（用户特殊要求）
| |||||||
|
注1：防腐热电偶如选用特殊法兰或螺纹安装方式，选型时必须提供法兰标准、规格和法兰材质或螺纹要求。
| ||||||||||
|
注2：如不对防腐热电偶隔爆等级作特别声明，我公司按dⅡBT4等级供货；如需dⅡCT1-6等级产品协议供货。
| ||||||||||
|
注3：WR□□—13□□和WR□□—33□□型防腐热电偶选型时仅需要确认总长L（总长等于插入长度）即可；WR□□—23 □□和WR□□—43□□型热电偶选型时通常约定：总长=插入长度+150mm。
| ||||||||||
|
防腐热电偶选型举例：WRN-430KF2-DN80 PNI.6-1950/1800K分度号防腐热电偶（耐磨型），法兰安装（法兰尺寸为DN80PN1.6，不锈钢法兰），防腐热电偶外护管材质为316L整体烧结聚四氟乙烯，防腐热电偶外径为Ф16mm，接线盒为防水型，防腐热电偶总长为1950mm，插入深度为1800mm
| ||||||||||
