简介
喷嘴流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、*使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的、标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循标准计算与加工、使用灵活方便；国内流量测量中应用广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。
结构形式
标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度：
当0.30≤β≤2/3时，喷嘴长度=0.6041d
当2/3≤β≤0.80时，喷嘴长度={0.4041+（0.75/β-0.25/β2-0.5225）0.5}d
ISA 1932喷嘴 上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。

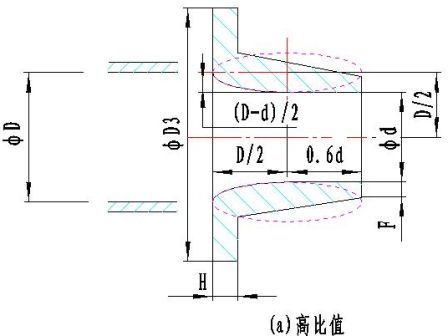

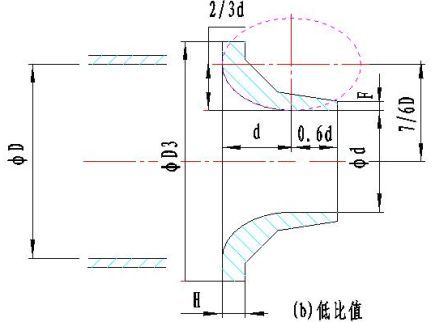

长径喷嘴上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。
耐高压喷嘴流量计产品概述

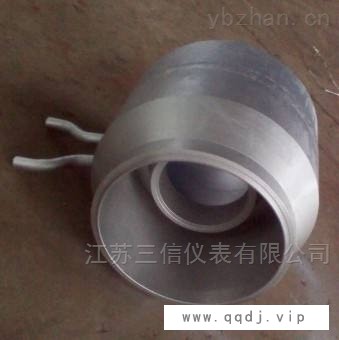

长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
特点
1. 结构简单,安装方便，应用广泛。
2. 文丘里喷嘴的压力损失小，要求直管段长度也短。
3. 无需实流校验，性能稳定，可靠性高。
4. 可耐高温高压、耐冲击。
5. 耐腐蚀性能比孔板好，寿命长。
6. 弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
7. 精度高、重复性好、流出系数稳定。
8. 可用于大管径流体流量测量。
9. 造价较高。
技术参数
1.公称通径：20 mm～1200mm;
2.公称压力：≤6.3MPa;
3.雷诺数范围：5×105～2×106;
4.材 料：碳钢 或不锈钢
5.精确度等级：0.2级、0.5级、1级、1.5级
6.参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004

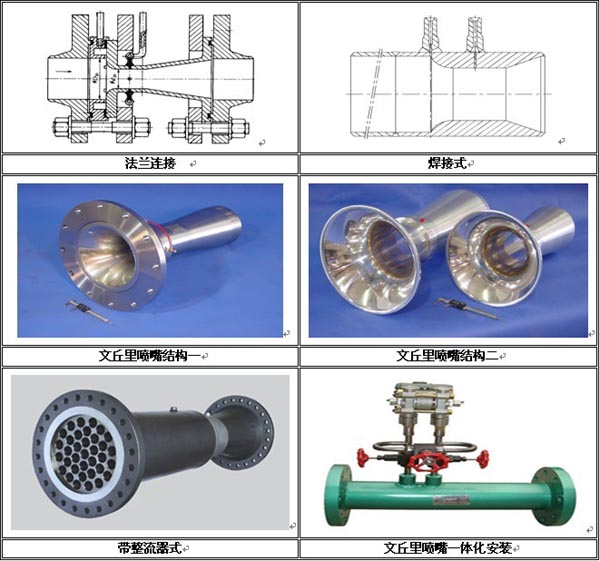

7.连接方式：法兰连接、焊接
安装
一体式安装由智能显示仪（多参差变送器）和喷嘴装置一道组成喷嘴流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪（多 参差变送器）不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流 束膨张系数ε等均进行在线计算，真正实现了扩大量程的同时保证计量的精度。 采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。 分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。
喷嘴流量变送器由喷嘴流量传感器和差压变送器组成，输出代表差压信号大小的4-20mA电信号，流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。 一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体，用户购买一体式喷嘴后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。
喷嘴流量传感器特点：只提供差压信号的形成部分（喷嘴部分），不提供差压变送器和流量计算显示部分，输出信号为流体在节流件前后形成的压力差。由用户自己进行其它配置。
| ||||
文丘里喷嘴流量计
（一）、概述
文丘里喷嘴是介于标准喷嘴和文丘里之间的流量传感器，它同时兼具了标准喷嘴与文丘里二者的优点。
适用于天然气、煤气、压缩空气等气体和各种液体流量测量。相比较其他喷嘴可用于大管径大流量，压力损失小。
