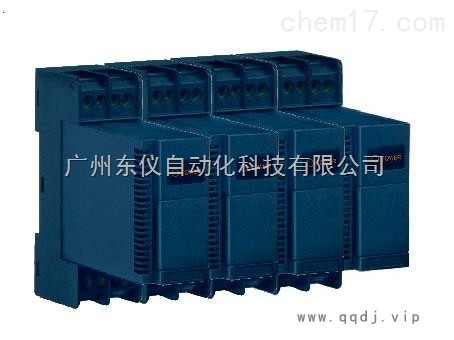

一入二出配电信号隔离器
一、产品概述
● 具备给现场变送器配电的功能。
● 4~20mA 隔离传输，输出直流电流或电压信号。
● 单通道，一入二出。
● 输入－输出－电源之间隔离。
● 带有工作电源指示灯。
● 模块化拔插式结构，可带电拔插。
● 标准的35mmDIN导轨卡式安装。
一入二出配电信号隔离器
二、技术参数
给处于现场的变送器提供隔离的直流电源， 检测来自变送器的 4~20mA 电流信号，经过 隔离、干扰抑制等处理后，输出直流电流或电压信号。
这是单通道的隔离配电器。一路输入, 一路输出。该隔离配电器采用独立的直流电源供电 方式，供电电源 -输入-输出之间隔离。
仪表主机与底座为拔插式结构，接线端子布置在底座上,
接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。
可以与单元组合仪表及DCS、PLC等系统配合使用。
● 供电电源
供电电压范围：20~30VDC 额定供电电压：24V DC
电流消耗：< 45mA（24VDC供电, 20mA输出时）
电源指示：通电时，LED电源指示灯亮
● 输 入
输入信号：4～20mA 输入阻抗：24Ω
给变送器的配电：20mA时,≥18.5V(出厂默认),
若需要更大配电(如≥22V),订货时注明 zui大输入电流：约 22mA
● 输 出
输出电流：4～20mA； 其它电流
输出电压：1～5V；其它电压
负 载：电流 4~20mA 输出时, ≤350Ω(出厂默认),
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选 ;
电压 1~5V 输出时, ≥10KΩ 输出纹波： < 10mV p-p
● 综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间： < 10ms 稳定时间： <1s
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）
整机重量：约 85g
三、型号选型
型 号 | 输入信号 | 第1路输出 | 第2路输出 |
DPG-P121 | 4~20mA | 4~20mA | 4~20mA |
DPG-P122 | 4~20mA | 4~20mA | 1~5V |
DPG-P123 | 4~20mA | 1~5V | 1~5V |
DPG-P129 | 4~20mA | 特殊订货(指定电流或电压) | |
