MVB-5040S影像测量仪规格参数：
仪器规格 | MVB-5040S |
测量范围 | X 500mm |
Y 400mm | |
Z 200mm | |
金属台面尺寸 | 610x710mm |
玻璃台面尺寸 | 434x534mm |
外形尺寸 | 1050mm X (宽) 810mm X (高) 790mm |
测量精度 | 工作距离： 95mm X、Y、 Z光学尺分辨率0.001mm X、Y坐标值误差 ≤ （3+L/200）um |
影像系统 | 光源采用LED冷光源，高品质调光板，亮度无极调节，光线细腻柔和。 |
摄像机 | 彩色1/3” CCD摄像机（美国） |
变焦物镜倍率 | 0.7~4.5X |
视频总倍率 | 30X~230X |
物方视场 | 7-1.1mm |
测量功能 | 二维元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线。 组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、角平分线、两线中线、三点组合圆、线圆切点。 |
仪器重量 | 400kg |
电源 | 110V （AC）~220V (AC) 50HZ 总功率 50W |
仪器保修期 | 一年 |
仪用途：Purpose

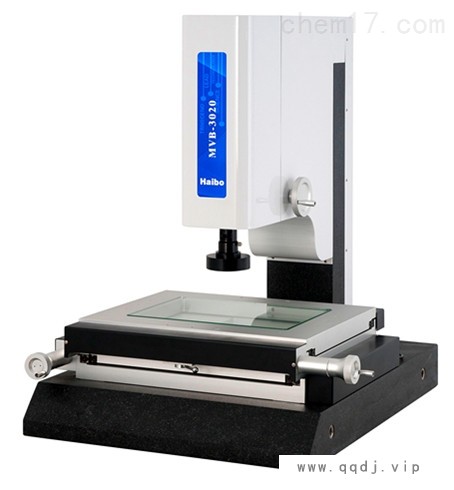

MVB影像测量仪系列是一种在传统光学仪器的基础上，结合现代影像处理和计算机软件技术研发而成的，集光、机、电、算于一体的高精密光学测量仪器。主要用于二维测量，辅助三维测量。可对工件、点、线、圆、圆弧、椭圆、矩形、距离、角度等平面几何元素及圆柱、圆锥、球体、高度等部分三维几何元素进行高效、快捷、精准、批量化测量。仪器广泛应用于：机械、电子、模具、塑胶、五金、汽车、航空、通信、玻璃、等行业，及高等院校、研究所、计量室
