A-5003-0034雷尼绍三坐标测针

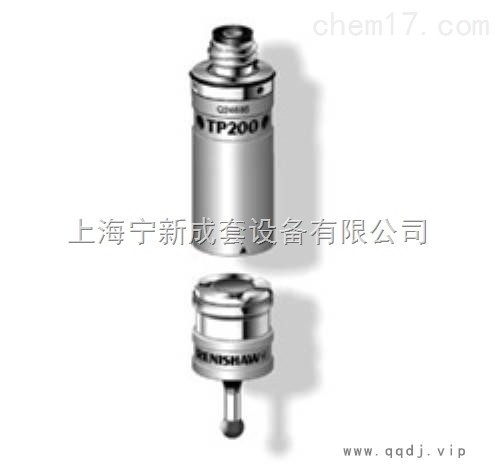

TP200规格摘要TP200TP200B
主要应用需要高精度的数控坐标测量机。与TP200一样，但当出现误触发事件时。传感器方向六轴：±X、±Y、±Z六轴：±X、±Y、±Z单向重复性 (2s µm)触发水平1：0.40 µm触发水平2：0.50 µm触发水平1：0.40 µm触发水平2：0.50 µmXY（2D）轮廓形式测量偏差触发水平1：±0.80 µm 触发水平2：±0.90 µm触发水平1：±1 µm 触发水平2：±1.2 µmXYZ (3D) 轮廓测量偏差触发水平1：±1 µm 触发水平2：±1.40 µm触发水平1：±2.50 µm 触发水平2：±4 µm测针交换的重复性SCR200：±0.50 µm（zui大） 手动：±1 µm（zui大）SCR200：±0.50 µm（zui大） 手动：±1 µm（zui大）测力（测尖）XY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 NXY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 N超程测力（位移为0.50 mm时）XY平面（SF/EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF/EO模块）：4.90 N Z轴（LF模块）：1.60 NXY平面（SF/EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF/EO模块）：4.90 N Z轴（LF模块）：1.60 N重量（测头传感器和模块）22 g22 gzui长加长杆（如配在PH10系列测座上）300 mm300 mm*的zui大测针长度（M2测针系列）SF/EO模块：50 mm钢质至100 mm GFLF模块：20 mm钢质至50 mm GFSF/EO模块：50 mm钢质至100 mm GFLF模块：20 mm钢质至50 mm GF安装方式M8螺纹M8螺纹适合的接口PI200、UCCPI200、UCC测针模块交换架自动：SCR200手动：MSR1自动：SCR200 手动：MSR1测针系列M2M2
TP200测针模块测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上，具有快速测针交换功能和测头超程保护功能。有三种测针模块可供选择，具有两种不同的超程测力。模块SF（标准测力）LF（低测力）EO（长超程）
应用一般使用。小直径测球或必须使用zui小测力的场合。额外超程使坐标测量机在较高的碰触速度下安全停止并回退。留言测针zui长可达100 mm，测球直径 > 1 mm。测球直径小于1 mm。与SF的超程测力相同。测头Z轴的额外超程为8 mm。
SCR200交换架SCR200可对zui多六个TP200测针模块进行自动高速交换。SCR200由独立的测头接口 —PI200供电，并可确保安全的测针交换。SCR200套件可包含低测力和标准测力组件，每一种套件都包含一个SCR200加上三个测力相同的测针模块
