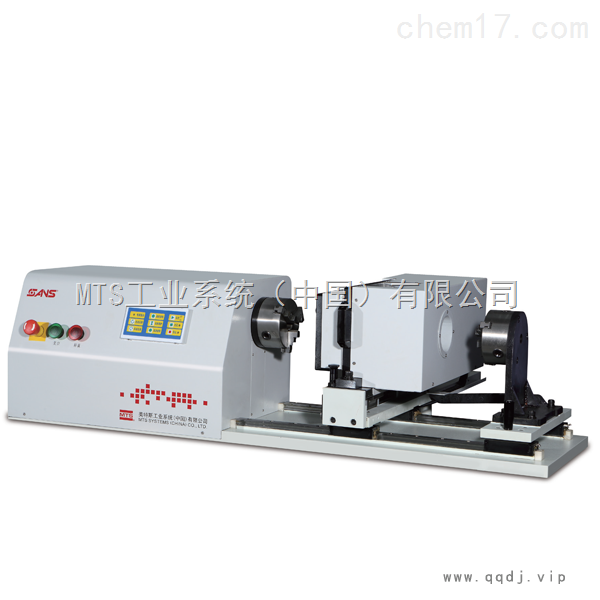

CTT1501-LN 拉扭试验机
设备功能:
该拉扭试验机可以实现自锁螺母常规锁紧力矩试验、力矩加载试验、轴力加载试验以及高锁螺母锁紧力矩试验、松脱力矩试验、拧断力矩试验、预紧力矩试验和松脱力矩试验;预紧力卸载方式,在不转动螺母的情况下,通过轴力传感器自卸力装置卸去轴向力。
试验原理:
该试验机上装备有三爪卡盘,做试验时需要固定螺母试样的工装,然后将装有螺母试样的工装装夹在三爪卡盘上。试验机配置有轴力卸载装置,原理即在轴向加载力后,不转动螺母试样达到卸载轴向力。试验机主要结构由动力装置、轴力卸载装置、定夹头组成。轴力卸载装置可以灵活移动,做试验时不需要轴力卸载装置,可以把该装置移动到主机后面;需要做高锁螺母试验时,把轴力卸载装置移动到两个三爪卡盘中间,再装夹试样试验。
试验机操作简单,控制精准,维护方便,*的提高了试验效率。
CTT1501-LN 主要特征:
» 一次拧入拧出试验:将试验螺栓拧入至高锁螺母锁紧位置,然后安装在试验机上,设置好相关参数,试验机自动进行拧入拧出试验。
» 拧断力矩试验:将试验螺栓拧入至高锁螺母锁紧位置,然后安装在试验机上,设置好相关参数,试验机开始试验,将高锁螺母驱动部分拧断为止则试验完成,读取试验过程中拧断高锁螺母驱动部分时的zui大力矩则为拧断力矩。
» 预紧力试验:高锁螺母拧断时,试验机轴力通道显示的zui大力值则为高锁螺母的预紧力。
» 松脱力试验:测试完预紧力后,通过不转动螺母的方式,卸去轴向载荷。然后夹紧螺母,转动螺母所需的zui大力矩即为高锁螺母的松脱力矩。
CTT1501-LN 产品参数:
主要技术参数 | |
型 号 | CTT1501 - LN |
zui大扭矩 | 50 Nm |
扭矩测量范围 | 2 - 50 Nm |
轴力测量范围 | 0.5 - 50 kN |
试验机级别 | 1级 |
扭转速度 | 0 - 25 转/min |
