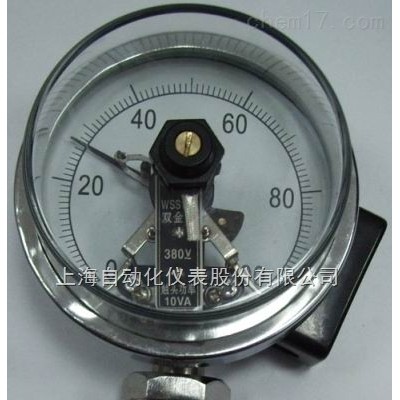

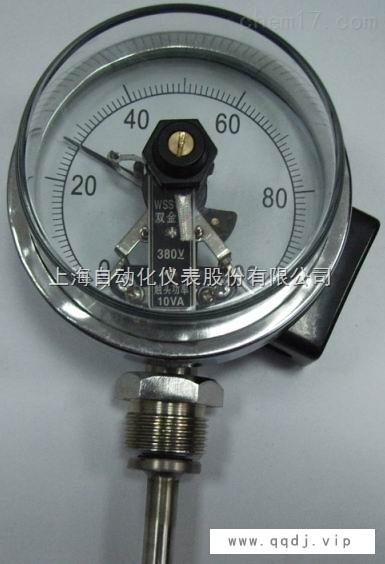

上海自仪三厂WSSX系列电接点双金属温度计工作原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，别一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
上海自仪三厂WSSX系列电接点双金属温度计的参数与规格：
测温范围：-60-500℃
精确度等级：1.5级，
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：75－2000mm。
尾管直径：分别为φ6、φ8、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）。
安装部分螺纹:M16X1.5、M27X2、G1/2、G3/4，尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
型号表示
W | S | S | 规格 | 内容 | ||||
- | ||||||||
3 | ø60 | |||||||
4 | Ø100 | |||||||
5 | Ø150 | |||||||
标 度 盘 公 称 直 径 | 0 | 角型 亦称轴向型 | ||||||
1 | 直型 亦称径向型 | |||||||
8 | 万向型 | |||||||
5 | 热套式角型 | |||||||
6 | 热套式直型 | |||||||
7 | 热套式万向型 | |||||||
结 构 形 式 | 1 | 可动外螺纹接头 | ||||||
2 | 可动内螺纹接头 | |||||||
3 | 可动法兰 | |||||||
安 装 方 式 | ||||||||
W | S | S | □ | - | □ | □ | □ | |
