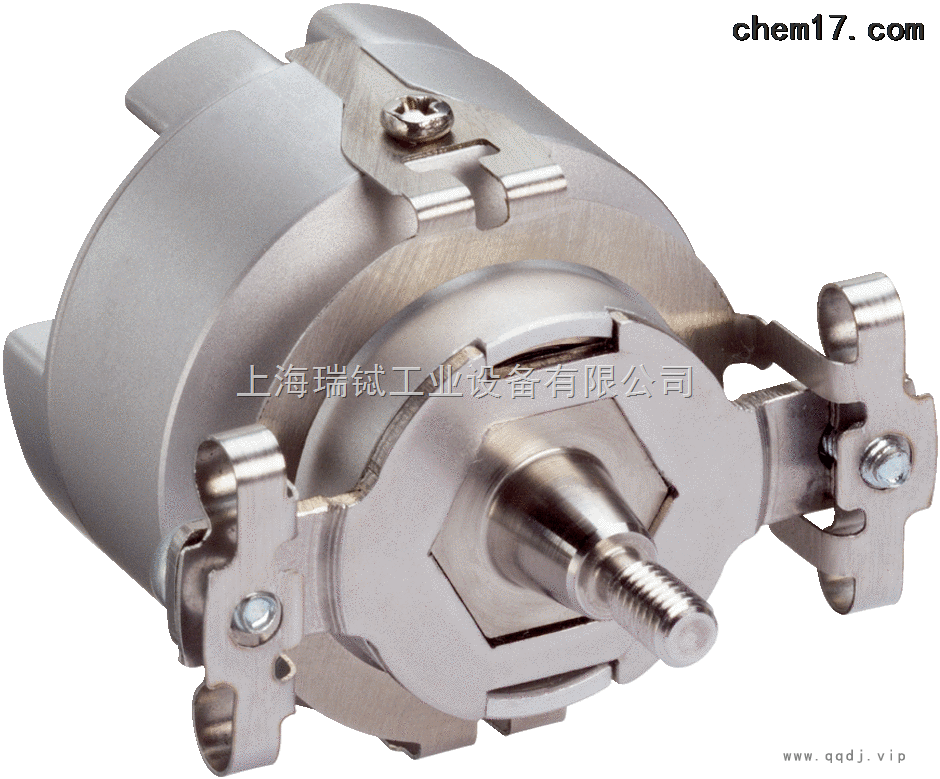

SICK增量型换向旋转伺服反馈编码器 1073461 CKS36-AFB80008
性能
可测量圈数 1 (单圈型编码器)
1
每圈线数 2,048
测量步距 90° /线数
换向信号 8 极对数 (遵循 EIA 422)
零脉冲宽度 90°
参考信号，数量 1
参考信号，位置 90° 或 180°，可编程设置，电气，与 A 和 B 进行逻辑连接
误差限值 ± 0.09°
测量步距偏差 ± 0.035°
工作转速 12,000 /min, 直至产生稳定的输出信号时的工作转速
电气参数
电气接口 TTL/RS422
工作电压范围/供电电压 4.5 V DC ... 5.5 V DC
工作电流（空载） < 60 mA 1)
zui大输出频率 ≤ 400 kHz
SICK增量型换向旋转伺服反馈编码器 1073461 CKS36-AFB80008
机械参数
轴的形式 锥形轴
法兰形式/定子联轴器 弹簧片支撑
尺寸 参见尺寸图
规格重量 0.065 kg
转动惯量 4.5 gcm²
zui大工作转速 120,000 /min 1)
zui大角加速度 ≤ 500,000 rad/s²
工作转矩 0.2 Ncm
启动转矩 0.3 Ncm
允许静态径向轴位移 ± 0.1 mm
允许动态径向轴位移 ± 0.05 mm
允许静态轴向轴位移 ± 0.2 mm
允许动态轴向轴位移 ± 0.1 mm
滚珠轴承使用寿命 3.6 x 10^9 圈
连接类型 插头, 轴向
CKS36-AFB80008
环境条件
工作温度范围 –20 °C ... +110 °C
储存温度范围 –40 °C ... +125 °C, 无包装
相对空气湿度/凝结 90 %, 不允许凝结
抗冲击能力 100 g / 6 ms / 根据 EN 60068-2-27
抗振能力 50 g / 10 Hz / 2,000 Hz / 根据 EN 60068-2-6
电磁兼容性 (根据 EN 61000-6-2 和 EN 61000-6-3) 1)
外壳防护等级 插上插头且合上罩壳时 (根据 IEC 60529 标准)
