电动转辙机碳刷 ZD6-A电动转辙机

电动转辙机碳刷 ZD6-A电动转辙机三本实施方式中的万可端子由连接板万可端子主体组成,万可端子主体与连接板固定连接，在万可端子上设有防错半波固定插孔区，在插孔区内设有四个插孔，插孔区能保证防错半波插接准确无误，在万可端子上设有与插接件相对应的插孔区。电动转辙机碳刷 ZD6-A电动转辙机位于转辙机机箱内的主杆远端上表面形成有缺口，该缺口与自动开闭器的远端检查柱的位置相对应，使转辙机在表示杆伸出位置时，远端检查柱能落入主杆的缺口中,位于转辙机机箱内的副杆近端上表面也形成有缺口,该缺口与自动开闭器的近端检查柱的位置相对应。

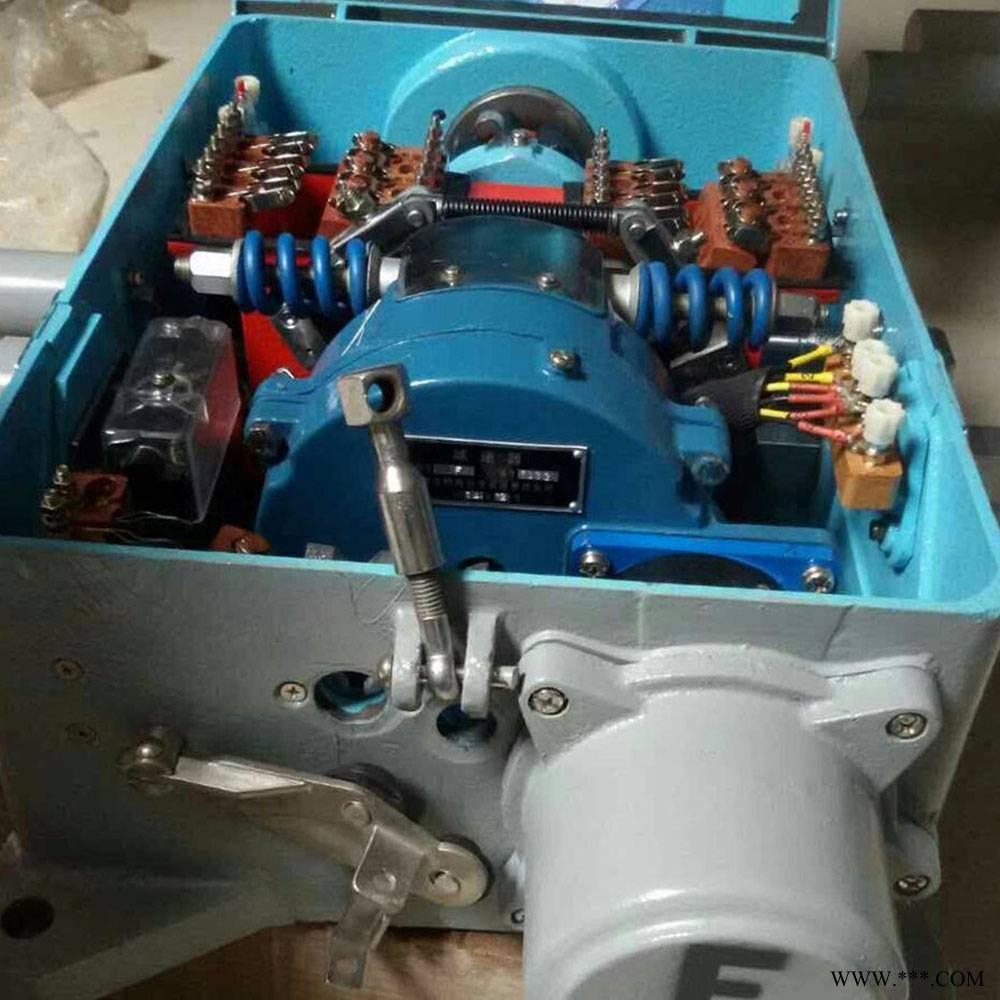

ZD6系列电动转辙机

ZD6系列电动转辙机是目前用量比较多的转辙机之一，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。ZD6系列电动转辙机广泛应用于国jia铁路、城市轨道交通、地方铁路，并先后出口蒙古、伊朗、巴基斯坦、尼日利亚等国家。

ZD6系列电动转辙机适用于时速120km/h以下的普通单开道岔和复式交分道岔，根据对道岔的保护方式分为可挤和不可挤型两种；使用中，将电动转辙机上的两个锁闭柱上各装有两个电动转辙机缺口检测传感器，当转辙后缺口间隙小于。时，表示杆的缺口碰到安装在锁闭柱上电动转辙机缺口检测传感器的移动帽，移动帽被压缩，通过弹簧将力传递至移动杆，移动杆的凸顶将顶推外壳底部的微动开关的触点，输出开关信号，完成缺口的位置检测，而电动转辙机缺口检测传感器中采用双弹簧结构，以保证电动转辙机缺口检测传感器的正常工作。根据对道岔的锁闭方式又可分为单锁闭和双锁闭。它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同道岔的需要。

ZD6系列电动转辙机规格型号及技术参数

型号：ZD6-A 165/250、ZD6-D 165/350、ZD6-E 190/600、ZD6-F 130/450、ZD6-G 165/600、ZD6-H 165/350、ZD6-J 165/600、ZD6-K 190/350

额定电压：DC 160V

工作电流：≤2.0 A

注：其他技术参数详见产品说明

所及检测电路还包括与继电器并联的二极管,与继电器线圈并联的二极管其功能是防止线圈在断电时线圈两端产生较大的感生电势,影响电路工作的稳定性,电机采用单电源集中供电，合隔离，步进电机为两相四线，工作电压，由单片机控制其通电顺序，完成电机正反转运行。

ZD6系列电动转辙机外形尺寸

1.地脚安装孔：610mm×360mm

2.外形尺寸：1100mm×725mm×258mm

电动转辙机碳刷 ZD6-A电动转辙机红外发光二极管与光电接收二极管的中心正好通过光缝架上的光缝的中心，此时有红外光通量落在光电接收二极管上,产生光电信号，该光电信号送入报警信号电路中，经信号处理后，发出一正常转辙信号，提示工作人员转辙正常。电动转辙机碳刷 ZD6-A电动转辙机一个缓动电路，其输出端分别与故障自动检测电路型电动转辙机控制电路型电动转辙机控制电路的输入端电连接，其输入端与极性检查电路输出端电连接,极性检查电路输入端与表示电路输出端电连接,表示电路输入端分别与型电动转辙机控制电路的输入端/电动转辙机控制电路的输出端电连接。
