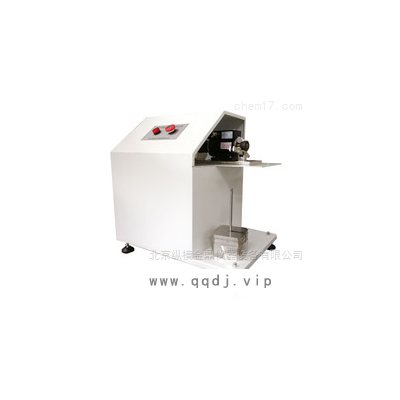

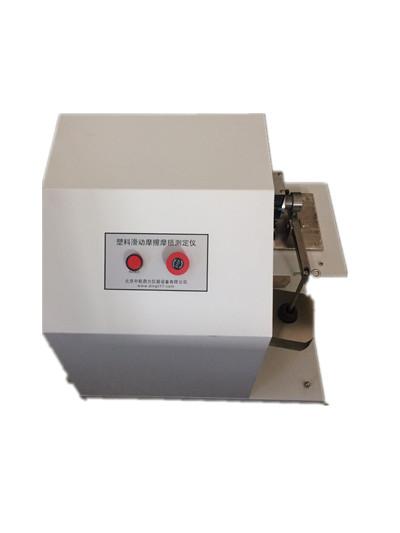

M-200型计算机控制滑动摩擦磨损试验机器是按照GB3960设计并制造。适用于塑料制品及橡胶制品或其他复合材料的滑动摩擦，磨损性能测试。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。是各个科研单位，大学，企业实验室的检测设备。本仪器采用计算机控制可以实时显示摩擦系数-时间、扭矩-时间曲线，设定试验时间，人员管理等多种功能，配有彩色打印机，可以编辑打印带有试验参数，试验数据，试验曲线等信息的试验报告。

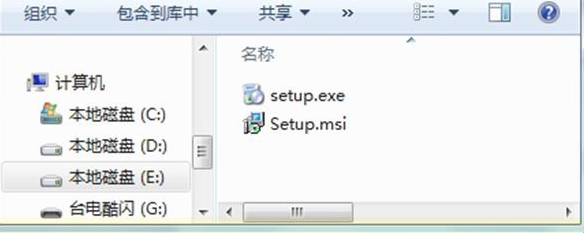

第yi章：M-200系列摩擦系数测定仪的特点1、系统运行稳定，可靠性高。2、结构紧凑，使用方便，简单。3、采用高精度电机、驱动机、传感器，精度高。4、具有试验人员分级管理功能。5、实时显示摩擦系数-时间，扭矩-时间曲线。6、试验报告可打印试验参数，试验数据，曲线，备注等信息，简单，方便，可编辑。第二章：技术参数及精度1、试样尺寸：30mm*7mm*6mm±0.1 mm2、转动速度：1-200转/分，任意可设3、试验负荷：20KG(196N± 0.2%) 可加到40KG(392N)5、摩擦环尺寸：￠40×10mm 倒角0.5×45°外圆表面与内圆同心度偏差小于0.01 6、摩擦力矩：0－5N·m7、计数器：0－10000小时8、砝码重量：4KG砝码一件，1KG砝码3件，可实现重量叠加功能9、速度精度：0.5‰10、负荷精度：5‰11、摩擦力矩精度：3%12、计数器精度：0.1s13、传感器精度：3‰第三章：硬件安装及连线1、将电源线插入设备后边的电源插口。2、将控制线一端接到设备控制端口，另一端接到RS232数据转换器上。3、将RS232数据转换器接到计算机RS232口（9针插口）上。4、正确连接电脑接线第四章：软硬件安装及卸载1、先将随机软件“纵横金鼎.rar”拷入计算机。解压得到“纵横金鼎”文件夹，文件夹中有两个文件：

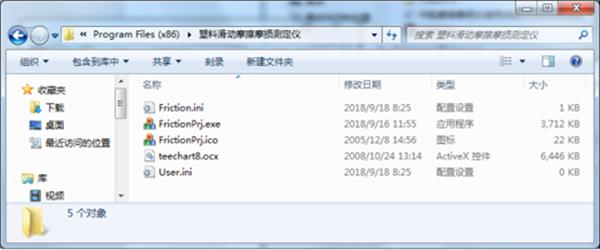

2、双击Setup.msi文件，自动安装到计算机C盘program file文件夹中。如下所示：3、运行FrictionPrj.exe，启动登录画面。（见第五章）第五章：软件使用说明 1、登录 不用输入用户名和密码，直接点击登录，进入控制界面。2、主控制界面主控制界面由标题栏，工具栏，绘曲线区，显示区，控制区组成，所有功能都可通过工具栏完成。
文件夹：可以打开以前保存的文件，重新获得数据，打印报告。
磁盘：完成试验后可保存试验数据。打印机：打印试验报告。 齿轮：对试验的参数进行设置，如试验速度，试验时间，测量修正等。红色叉：停止试验，试验结束。时钟：开始进行试验。六边形：退出操作系统。3、打开功能：

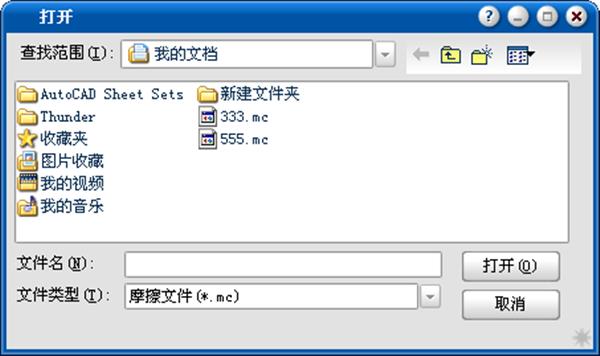

可通过此界面选择以前保存的试验数据文件，此文件中包括此次试验的参数设置。4、保存功能：可通过此界面保存试验数据及结果。 5、设置功能： 通过此界面可以设置试验速度，试验负荷，圆环半径，修正测量偏差等试验参数。注意：*如果空载扭矩不为零，可以设置校准参数；选择减，输入不为零的扭矩，可以使得空载扭矩为零。*如果摩擦系数有偏差，可以设置系数参数，修正摩擦系数测量值。5、开始功能：设备运行，开始进行试验。 第六章：注意事项1 开机：保证急停按钮在按下状态，再开电，然后顺时针旋转急停按钮。2 关机：先按下急停按钮，然后关电开关。3 数据线：一定要接数据转换器，并且一定要在断电的情况下，拔插数据线。4 如果点击时钟没有反应，可以反复点击六边形使得软件真正停止,再点击时钟。
GB3960 M-200型 滑动摩擦磨损试验机验机
