产品特性 : | 键轴 | 品牌 : | 施耐德 |

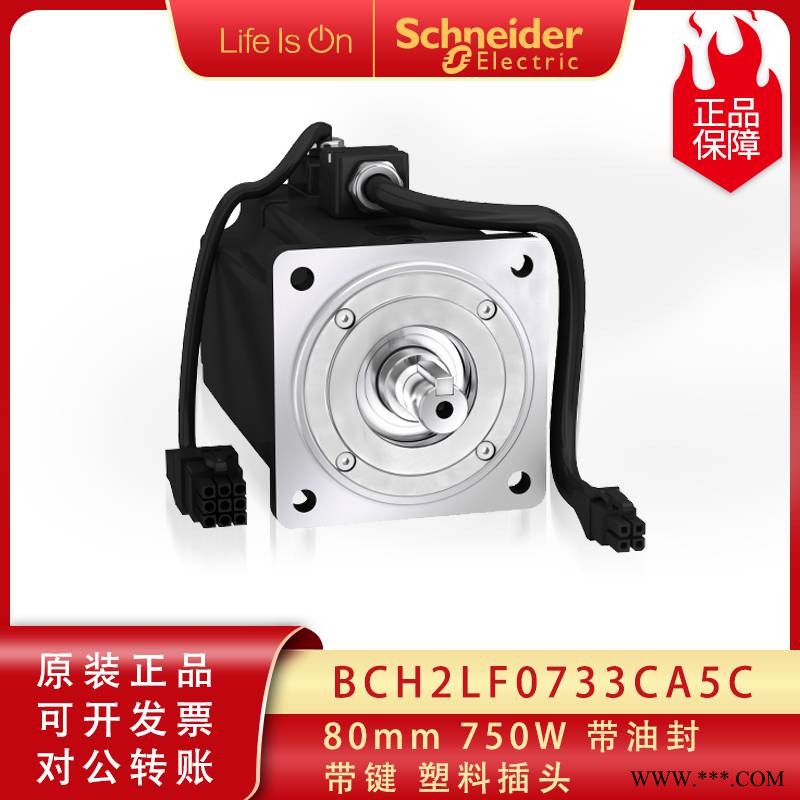

系列 : | LEXIUM | 型号 : | BCH2LF0733CA5C |
产地 : | 中国 | 是否进口 : | 否 |
原产国/地区 : | 中国 | 加工定制 : | 否 |
功率 : | 750 | 额定电压 : | 220 |
产品认证 : | 1 | 速度响应频率 : | 1 |
适用电机 : | Lexium 28 | 应用范围 : | Lexium 28 |
产品类型 : | 伺服电机 | 轴高 : | 35 |
额定功率 : | 750W | 额定电流 : | 4.29 |
额定速度 : | 5000 rpm | 额定扭矩 : | 7nm |
编码器类型 : | 20位单圈值编码器 | 轴端规格 : | 80 mm |
安装方式 : | 亚洲标准法兰 | 防护等级 : | IP50 IM V3 IP65 IM B5, IM V1 |
工作海拔高度 : | 1 | 工作环境温度 : | -20…40 °C |
工作湿度 : | 1 | 外形尺寸 : | 140*175.82*298.19 |
重量 : | 2.8kg | 物料编号 : | BCH2LF0733CA5C |
小包装数 : | 1 | 备注说明 : | 1 |
适用范围 | Lexium 28 | |
---|---|---|
产品类型 | 伺服电机 | |
产品短名 | BCH2 |
机械速度 | 5000 rpm | |
---|---|---|
额定电源电压 [Us] | 220 V | |
电网相数 | 单相 | |
连续失速电流 | 4.01 A | |
持续功率 | 750 W | |
标称速度 | 3000 rpm 适用 LXM26D 在…上 4.5 A, 220 V, 单相 | |
恒定电流 | 4.29 A | |
适用范围 | LXM26D 伺服驱动器 电机 在…上 0.75 kW, 220 V, 单相 | |
轴端 | 键轴 | |
轴直径 | 19 mm | |
轴长度 | 35 mm | |
键宽 | 6 mm | |
反馈类型 | 20位单圈值编码器 | |
制动报闸 | 无 | |
安装方式 | 亚洲标准法兰 | |
电机法兰尺寸 | 80 mm | |
电气连接 | 飞线头 | |
转矩常数 | 0.6 N.m/A 在…上 20 °C | |
反电动势常数 | 36 V/krpm 在…上 20 °C | |
转子惯量 | 1.19 kg.cm² | |
定子电阻 | 1.5 Ω 在…上 20 °C | |
定子电感 | 6.1 mH 在…上 20 °C | |
定子电气时间常数 | 4.07 ms 在…上 20 °C | |
径向力 Fr | 332 N 在…上 3000 rpm | |
轴向力 Fa | 115 N | |
刹车起动功率 | 10.2 W | |
冷却方式 | 自然通风 | |
长度 | 138 mm | |
电机栈数 | 2 | |
定心环直径 | 70 mm | |
定心环深度 | 4 mm | |
安装孔数 | 4 | |
安装孔直径 | 6.6 mm | |
安装孔径 | 90 mm | |
轴肩与法兰盘间距 | 4 mm | |
产品净重 | 2.8 kg |
