吸盘单体ZP100HBN
吸盘直径 100 Φ100
吸盘形状 HB 高负载型(风琴型)
吸盘材质 N NBR
吸盘单体ZP100HBN
品牌：日本SMC
类别：真空吸盘
系列：ZP系列
吸盘直径：2-125MM
型号：ZP100HBN
产品型号表示方法：
ZP【10】【U】【N】
--- --- ---
1 2 3
1、吸盘直径
02：2MM
04: 4MM
06: 6MM
08: 8MM
10: 10MM
13: 13MM
16: 16MM
20: 20MM
25: 25MM
32: 32MM
40: 40MM
50: 50MM

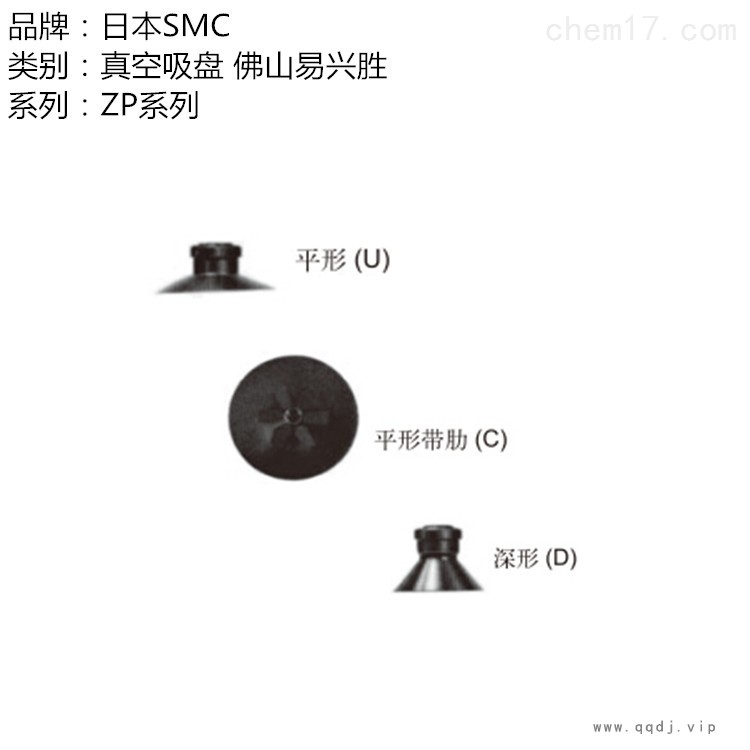

2、形状
U : 平形
C : 平形带肋
D ：深形
3、吸盘材料
N ：丁晴橡胶
S : 硅橡胶
U ：聚氨脂橡胶
F ：氟化橡胶
备注：还有导电性NBR和导电性硅橡胶材质。
订货举例：
订平形硅料吸盘，吸盘直径16MM，正确型号为：
ZP16US
订40深形，氟化橡胶吸盘，正确型号为：ZP40DF
型号表示方法：
ZP【40】【H】【N】
--- --- ---
1 2 3
1、吸盘直径
40
50
63
80
100
125
2、吸盘形状
H ：高负载型（带肋平型）
HB：高负载型（风琴型）
3、吸盘材质
N ：NBR
S ：硅橡胶
U ：聚氨酯橡胶
F : FKM
E : EPR
SMC吸盘特点：
1. 易损耗。由于它一般用橡胶制造，直接接触物
体，磨损严重，所以损耗很快。它是气动易损件。
正因如此，它才如此显著地从众多气动元件中重点
突出出来了。
2.易使用。不管被吸物体是什么材料做的，只要能
密封，不漏气，均能使用。
3.无污染。真空吸盘特别环保，不会污染环境，没
有光、热，电磁等产生。
4.不伤工件。真空吸盘由于是橡胶材料所造，吸取
或者放下工件不会对工件造成任何损伤。
不同的使用环境需使用不同材质的真空吸盘。几种
主要的吸盘材质如下表
材质 颜色 特性
丁晴橡胶NBR 黑 耐油性，耐磨
性，耐老化性
硅橡胶SI 乳白 耐热性，耐
寒性，毒性极少，适合食品厂
聚胺脂橡胶U 兰 抗拉强度高，
抗裂强度高，耐磨性好
氟橡胶FKM 黑底白点 耐热性、药品
性*
导电丁晴橡胶 黑底蓝点 电阻800-
1000欧/CM，适用于半导体厂
导电硅橡胶 黑底红点 电阻5-15欧
CM，适用于半导体厂
天然橡胶NR 褐 弹性好，耐药
性缺乏
CR橡胶CR 绿 具有平均的耐候
性，耐臭氧性，耐热性，耐药品性等
吸盘选择事项：
1.被移送物体的质量–决定吸盘的大小和数量
2.被移送物体的形状和表面状态–选定吸盘的种类
3.工作环境（温度）–选择吸盘的材质
4.连接方式–吸盘、接头、缓冲连接器
5.被移送物体的高低
6.缓冲距离
常见型号为：
ZP06BS
ZP08BS
ZP10BS
ZP13BS
ZP16BS
ZP20BS
ZP25BS
ZP32BS
ZP40BS
ZP50BS
ZP40HBN
ZP50HBN
ZP63HBN
ZP80HBN
ZP100HBN
ZP125HBN
ZPT63HBN-A16
ZPT80HBN-A16
ZPT100HBN-A16
ZPT125HBN-A16
ZPT40HBFJ25-B01-A18
ZPT50HBFJ25-B01-A18
ZPT63HBFJ25-B01-A18
ZPT80HBFJ25-B01-A18
ZPT100HBNJ25-B01-A22
ZPT125HBNJ25-B01-A22
