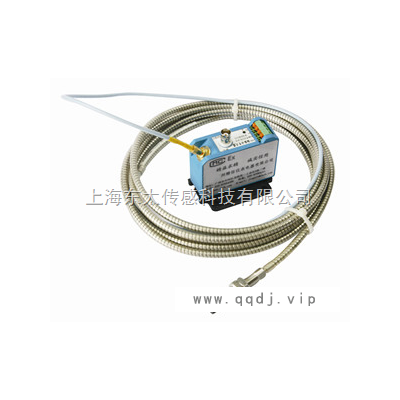

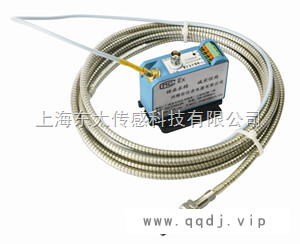

HXW-d-R防爆热膨胀行程变送器
行程变送器
一、概述
TD-1型位移传感器主要用于测量汽轮机组阀位开度行程的位移量，行程变送器与位移变送器相配合即可完成位移量的监测、报警、恒流输出等功能。
TD-2型热膨胀变送器主要用于测量汽轮机汽缸膨胀的位移量，行程变送器与TD-2型热膨胀传感器相配合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。
UT-81型油箱油位传感器主要用于汽轮机油箱油位的测量。由于产品的耐用性和高精度性，因此它有着广阔的应用范围。行程变送器与UT-81型油箱油位传感器相配合即可完成油箱油位的远传指示、报警、恒流输出等功能。
二、HXW-d-R防爆热膨胀行程变送器主要技术指标
输入：LVDT位移传感器；量程：0~ 100mm (可选) TD-1型位移传感器0~50mm (可选) TD-2型热膨胀传感器
±400mm (可选) TD-1-0150-20-01-02油动机变送器
输出：隔离输出4~20mA电流信号；供电电压：DC24V(21.6~26.4V)；系统功耗：≤2W环境温度：-10~60℃相对湿度：10%~95%安装方式：DIN35导轨式安装产品尺寸：100*112*22.5mm三、HZW-d-Y防爆油动机行程变送器
四、行程变送器调试
变送器内部设有调试按键及显示数码管，特殊情况下可以打开按以下步骤调试
参数代号 | 参数含义 | 设置范围 | 备注 |
E1 | 报警Ⅰ值 | 0-99.9mm/s | 当测量值大于报警Ⅰ值，指示灯AL1亮，相应的继电器闭合 |
P1 | 报警Ⅱ值 | 0-99.9mm/s，但必须大于报警Ⅰ值 | 当测量值大于报警Ⅱ值，指示灯AL2亮，相应的继电器闭合 |
L1 | 量程 | 0~99.9mm/s | 对应电流输出的量程 |
EE | 报警延迟时间(S) | 0-60 | 振动大于报警值后，达到报警延时时间后报警 |
dot | 显示小数点 | 0 、 1 | 1为1位小数点 |
11- | 4ma标定 | 0~999 |
|
12- | 20ma标定 | 0~999 |
|
Bd0 | 0点标定 | 0~999 | 位移传感器拉出0位标定 |
Bd1 | 满度标定 | 0~999 | 位移传感器满度标定 |
热膨胀传感器主要用于 测量汽轮机汽缸膨胀位移量，热膨胀监控仪相配合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。就地指示视野大，远传指示为数字显示，清晰直观。HXW-d-R型防爆热膨胀行程位移变送器是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分隔爆型“d"》的规定制成隔爆型结构，其防爆标志为Exd II BT6，适用于工厂存在或可能存在IIA、IIB类，T1～T6组可燃性气体、蒸气与空气混合形成的爆炸性危险1区、2区场所。
汽轮机在启动和停机时，或者在某一特定过程的变化时，大部分机器的壳体都存在着热膨胀的过程，如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产吕巨大的应力，由此带来的不对中现象会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩"的结果。HXW-d-R型防爆热膨胀行程位移变送器监测配接位移传感器来测量机壳相对于基础的受热膨胀值。
采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗*力强，线性好，结构简单，不易损坏，能*连续使用。
测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B与C 之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。简介：
电气指标：
行程范围：LH-TD-2 热膨胀传感器：0～25、35、50mm励 磁：1500Hz，1～20VAC 线 性 度：有效全量程的±0.25%物理指标：
外形尺寸：见尺寸图环境指标：
使用温度：-10到+100 ℃相对湿度：≤ 90% 非冷凝订货指南：
QBJ-TD-2-A02热膨胀传感器：LH-TD-2-XXX选择量程HXW-d-R型防爆热膨胀行程位移变送器是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分隔爆型“d”》的规定制成隔爆型结构，其防爆标志为Exd II BT6，适用于工厂存在或可能存在IIA、IIB类，T1～T6组可燃性气体、蒸气与空气混合形成的爆炸性危险1区、2区场所。
汽轮机在启动和停机时，或者在某一特定过程的变化时，大部分机器的壳体都存在着热膨胀的过程，如果机壳两侧的膨胀不均匀，就会使机壳变斜或翘起，这样的变形会使机壳与基础之间产吕巨大的应力，由此带来的不对中现象会引起严重的后果，这种不希望出现的情况通常是滑销系统“卡涩”的结果。HXW-d-R型防爆热膨胀行程位移变送器监测配接位移传感器来测量机壳相对于基础的受热膨胀值。
