四点球住转盘轴承|目前最新的【火爆供应】

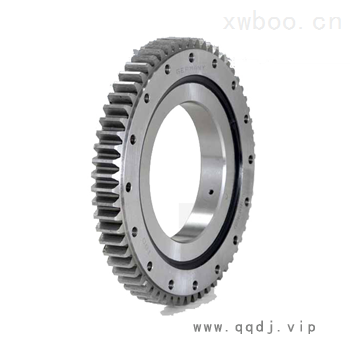

单排四点接触球式回转支承(HS系列)——外齿式

　　结构特点、性能、适用范围

　　单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-TB7940.2.

　　2、安装孔n-Φ可改用螺孔;齿宽b可改为H-h。

　　3、表内齿轮圆周力为*圆周力，额定圆周力取其1/2。

　　4、表内变位系数均为外齿式设计。

型号	外形尺寸			安装尺寸				结构尺寸					齿轮数据					切向力	重量

外齿	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	b	x	m	De	z	回火	kg
	mm	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm		T 104N
HSW.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4	5	751.9	146	5.2	100
HSW.25.625A														1.15	6	755.5	122	6.2
HSW.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4	6	860.3	139	6.2	120
HSW.25.720A														1	8	861.1	104	8.3
HSW.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4	6	980.6	159	7.2	210
HSW.30.820A														1	10	986.2	95	12.2
HSW.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15	8	1047.5	127	9.7	230
HSW.30.880A														1	10	1046.3	101	12.2
HSW.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4	8	1219.3	148	9.7	300
HSW.30.1020A														1.15	10	1219.2	118	12.2
HSW.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4	10	1424.9	138	15.7	450
HSW.30.1220A														1	12	1435.9	116	18.8
HSW.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35	10	1443	143	15.7	520
HSW.35.1250A														1	12	1449.6	117	18.8
HSW.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15	12	1655.5	134	18.8	610
HSW.35.1435A														1	14	1661.2	115	21.9
HSW.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4	12	1780.8	144	23	732
HSW.35.1540A														1.15	14	1791.1	124	26.8
HSW.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15	14	1945.4	135	26.8	844
HSW.35.1700A														1.15	16	1950.8	118	30.5
HSW.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4	14	2189.8	152	27.8	1400
HSW.40.1880A														1.15	18	2194.6	118	35.8
HSW.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4	16	2406.5	146	31.9	1600
HSW.40.2115A														1.15	20	2418.4	117	40
HSW.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4	18	2707.3	146	40.7	2100
HSW.40.2370A														1.15	22	2704.4	119	49.7
HSW.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	130	1.4	18	2941.7	159	37.6	2400
HSW.40.2600A														1.15	22	2946.9	130	45.9
HSW.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	150	1.4	20	3188.4	155	52.2	3400
HSW.50.2820A														1.15	25	3198.4	124	65.3
HSW.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	150	1.4	22	3507.2	155	57.4	4000
HSW.50.3120A														1.4	25	3509.6	136	65.3
HSW.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	190	1.4	22	4036.1	179	72.7	6700
HSW.50.3580A														1.4	25	4035.6	157	82.6
HSW.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	190	1.4	22	4520.6	201	53.6	7700
HSW.50.4030A														1.4	28	4522.4	157	68.2
HSW.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	190	1.4	22	4983.1	222	72.1	8760
HSW.50.4540A														1.4	30	4992.9	162	99.1

　　单排四点接触球式回转支承(HS系列)——内齿式

　　结构特点、性能、适用范围

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-TB7940.2.

　　2、安装孔n-Φ可改用螺孔;齿宽b可改为H-h。

　　3、表内齿轮圆周力为*圆周力，额定圆周力取其1/2。

　　4、表内变位系数均为外齿式设计。

型号	外形尺寸			安装尺寸				结构尺寸					齿轮数据					切向力	重量

内齿	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	b	x	m	De	z	回火	kg
	mm	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm		T 104N
HSN.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4	5	498.8	101	5.2	100
HSN.25.625A														1.15	6	496.7	84	6.2
HSN.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4	6	586.6	99	6.2	120
HSN.25.720A														1	8	582.3	74	8.3
HSN.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4	6	664.5	112	7.2	210
HSN.30.820A														1	10	658	67	12.2
HSN.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15	8	718.2	91	9.7	230
HSN.30.880A														1	10	707.9	72	12.2
HSN.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4	8	830.1	105	9.7	300
HSN.30.1020A														1.15	10	827.8	84	12.2
HSN.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4	10	1027.8	104	15.7	450
HSN.30.1220A														1	12	1017.3	86	18.8
HSN.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35	10	1037	105	15.7	520
HSN.35.1250A														1	12	1028.8	87	18.8
HSN.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15	12	1221.2	103	18.8	610
HSN.35.1435A														1	14	1214.8	88	21.9
HSN.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4	12	1293.1	109	23	732
HSN.35.1540A														1.15	14	1284.8	93	26.8
HSN.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15	14	1452.7	105	26.8	844
HSN.35.1700A														1.15	16	1452.3	92	30.5
HSN.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4	14	1592.6	115	27.8	1400
HSN.40.1880A														1.15	18	1579.9	89	35.8
HSN.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4	16	1804.1	114	31.9	1600
HSN.40.2115A														1.15	20	1795.4	91	40
HSN.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4	18	2065.6	116	40.7	2100
HSN.40.2370A														1.15	22	2040.9	94	49.7
HSN.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	130	1.4	18	2263.5	127	37.6	2400
HSN.40.2600A														1.15	22	2260.8	104	45.9
HSN.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	150	1.4	20	2455	124	52.2	3400
HSN.50.2820A														1.15	25	2444.1	99	65.3
HSN.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	150	1.4	22	2722.5	125	57.4	4000
HSN.50.3120A														1.4	25	2719	110	65.3
HSN.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	190	1.4	22	3118.4	143	72.7	6700
HSN.50.3580A														1.4	25	3118.8	126	82.6
HSN.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	190	1.4	22	3558.3	163	53.6	7700
HSN.50.4030A														1.4	28	3549	128	68.2
HSN.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	190	1.4	22	4042.2	185	72.1	8760
HSN.50.4540A														1.4	30	4042.4	136	99.1

　　单排四点接触球式回转支承(HS系列)——无齿式

　　结构特点、性能、适用范围

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-TB7940.2.

　　2、安装孔n-Φ可改用螺孔;齿宽b可改为H-h。

型号	外形尺寸			安装尺寸				结构尺寸					重量

无齿	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	kg
	mm	mm	mm	mm	mm			mm	mm	mm	mm	mm
HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

HSB.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760
