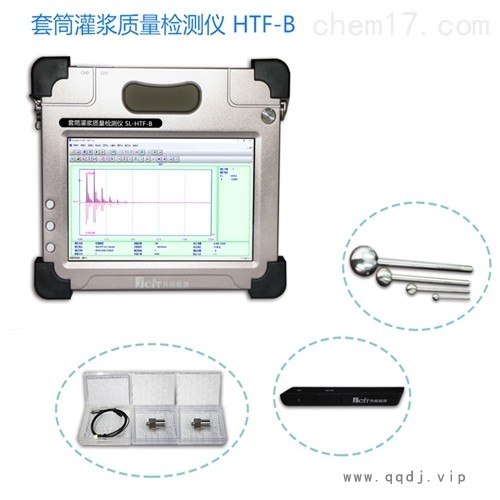

套筒灌浆质量检测仪HTF-B
套筒灌浆质量检测仪测试原理:测试布线 沿着管道的上方或侧方,以扫描的形式连续测试(激振和受信),通过反射信号的特性测试管道内灌浆的状况。
产品技术参数
1.★提供数据库管理服务,能与BIM系统对接,实现检测结果模型可视化;与数据库联动,可进行检测结果云端AI(人工智能)分析
2.★操作系统:windows
3.★波形噪声处理和频谱分析:移动平滑、BPF、EMD、FFT、MEM
4.★结构灌浆质量测试方法:IE
5.★数据分析模式:单机解析/数据服务AI分析双模式
6.★灌浆定位耦合:高阻尼传感器支座
7.★2通道(采用VMC技术可扩展至多通道),触发通道和接收通道可互换
8.★信号处理技术:消减激振残留信号、地面反射信号;积算处理、平均处理
9.数据采集:支持触控、无线双操控模式;支持单次、连续双模式采样
10.位置信息:GPS定位
11.平台:超薄平台
12.适工作温度:0~45℃
13.采样精度: 24位
14.采集频率:500KHz,可调
15.采样间隔:2us,可调
16.采集点数:20,000个,可调
17.可显示大/小电压:10V/0.0001V
18.显示:液晶显示 1280*800
19.测试信号:振动加速度信号
20.测试对象:半灌浆套筒,全灌浆套筒均可测试
21.图形处理:等值线、浓淡图
22.同屏表示波形条数:300(波形采集点数2048,采样间隔4us)
