　　三排滚柱式回转支承(13系列)——外齿式

　　结构特点、性能、适用范围

　　三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力*的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上。

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2

　　2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。

　　3、表内齿轮圆周力为*圆周力，额定圆周力取其1/2。

　　4、外齿修顶系数为0.1。

型号	外形尺寸			安装尺寸						结构尺寸			齿轮数据					齿轮圆周力		重量

外齿	D	d	H	D 1	D 2	n		dm	L	n 1	H 1	h	b	x	m	D e	z	正火	淬火	kg
	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm		mm	mm		Z 104N	T 104N
131.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	0.5	5	664	130	5	6.7	224
132.25.500															6	664.8	108
131.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	0.5	5	724	142	5	6.7	240
132.25.560															6	724.8	118
131.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	0.5	6	808.8	132	6	8	270
132.25.630															8	806.4	98
131.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	0.5	6	886.8	145	6	8	300
132.25.710															8	886.4	108
131.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	0.5	8	1006.4	123	12.1	16.7	500
132.32.800															10	1008	98
131.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	0.5	8	1102.4	135	12.1	16.7	600
132.32.900															10	1108	108
131.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	0.5	10	1218	119	15.1	20.9	680
132.32.1000															12	1221.6	99
131.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	0.5	10	1338	131	15.1	20.9	820
132.32.1120															12	1341.6	109
131.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	0.5	12	1509.6	123	22.9	31.4	1200
132.40.1250															14	1509.2	105
131.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	0.5	12	1665.6	136	22.9	31.4	1300
132.40.1400															14	1663.2	116
131.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	0.5	14	1873.2	131	26.3	36.6	1520
132.40.1600															16	1868.8	114
131.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	0.5	14	2069.2	145	26.3	36.6	1750
132.40.1800															16	2076.8	127
131.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	0.5	16	2300.8	141	32.2	44.5	2400
132.45.2000															18	2300.4	125
131.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	0.5	16	2556.8	157	32.2	44.5	2700
132.45.2240															18	2552.4	139
131.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	0.5	18	2822.4	154	36.2	50.1	3000
132.45.2500															20	2816	138
131.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	54	160	0.5	18	3110.4	170	36.2	50.1	3400
132.45.2800															20	3116	153
131.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	258	65	180	0.5	20	3536	174	45.2	62.6	5000
132.50.3150															22	3537.6	158
131.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	0.5	20	3936	194	45.2	62.6	5680
132.50.3550															22	3933.6	176
131.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	0.5	22	4395.6	197	49.8	68.9	6470
132.50.4000															25	4395	173
131.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	180	0.5	22	4901.6	220	49.8	68.9	7320
132.50.4500															25	4895	193

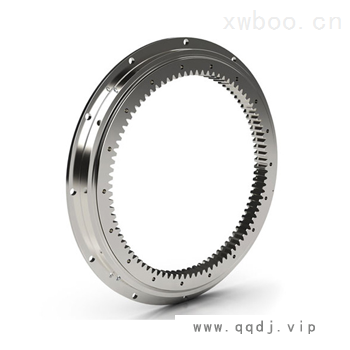

三排滚柱式回转支承(13系列)——内齿式

　　结构特点、性能、适用范围

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2

　　2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。

　　3、表内齿轮圆周力为*圆周力，额定圆周力取其1/2。

　　4、内齿修顶系数为0.2。

型号	外形尺寸			安装尺寸						结构尺寸			齿轮数据					齿轮圆周力		重量

内齿	D	d	H	D 1	D 2	n		dm	L	n 1	H 1	h	b	x	m	D e	z	正火	淬火	kg
	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm		mm	mm		Z 104N	T 104N
133.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	0.5	5	337	68	5	6.7	224
134.25.500															6	338.4	57
133.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	0.5	5	397	80	5	6.7	240
134.25.560															6	398.4	67
133.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	0.5	6	458.4	77	6	8	270
134.25.630															8	459.2	58
133.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	0.5	6	536.4	90	6	8	300
134.25.710															8	539.2	68
133.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	0.5	8	595.2	75	12.1	16.7	500
134.32.800															10	594	60
133.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	0.5	8	691.2	87	12.1	16.7	600
134.32.900															10	694	70
133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	0.5	10	784	79	15.1	20.9	680
134.32.1000															12	784.8	66
133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	0.5	10	904	91	15.1	20.9	820
134.32.1120															12	904.8	76
133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	0.5	12	988.8	83	22.9	31.4	1200
134.40.1250															14	985.6	71
133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	0.5	12	1144.8	96	22.9	31.4	1300
134.40.1400															14	1139.6	82
133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	0.5	14	1335.6	96	26.3	36.6	1520
134.40.1600															16	1334.4	84
133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	0.5	14	1531.6	110	26.3	36.6	1750
134.40.1800															16	1526.4	96
133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	0.5	16	1702.4	107	32.2	44.5	2400
134.45.2000															18	1699.2	95
133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	0.5	16	1926.4	121	32.2	44.5	2700
134.45.2240															18	1933.2	108
133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	0.5	18	2185.2	122	36.2	50.1	3000
134.45.2500															20	2188	110
133.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	54	160	0.5	18	2491.2	139	36.2	50.1	3400
134.45.2800															20	2488	125
133.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	258	65	180	0.5	20	2768	139	45.2	62.6	5000
134.50.3150															22	2758.8	126
133.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	0.5	20	3168	159	45.2	62.6	5680
134.50.3550															22	3154.8	144
133.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	0.5	22	3116.8	165	49.8	68.9	6470
134.50.4000															25	3610	145
133.50.4550	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	180	0.5	22	4122.8	188	49.8	68.9	7320
134.50.4500															25	4110	165

　三排滚柱式回转支承(13系列)——无齿式

　　结构特点、性能、适用范围

　　注：

　　1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2

　　2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。

型号	外形尺寸			安装尺寸						结构尺寸			重量

无齿	D	d	H	D1	D2	n	?	dm	L	n1	H1	h	kg
	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm
130.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	224

130.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	240

130.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	270

130.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	300

130.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	500

130.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	600

130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	680

130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	820

130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	1200

130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	1300

130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	1520

130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	1750

130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	2400

130.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	2700

130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	3000

130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	54	3400

130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	258	65	5000

130.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	5680

130.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	6470

130.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	7320
