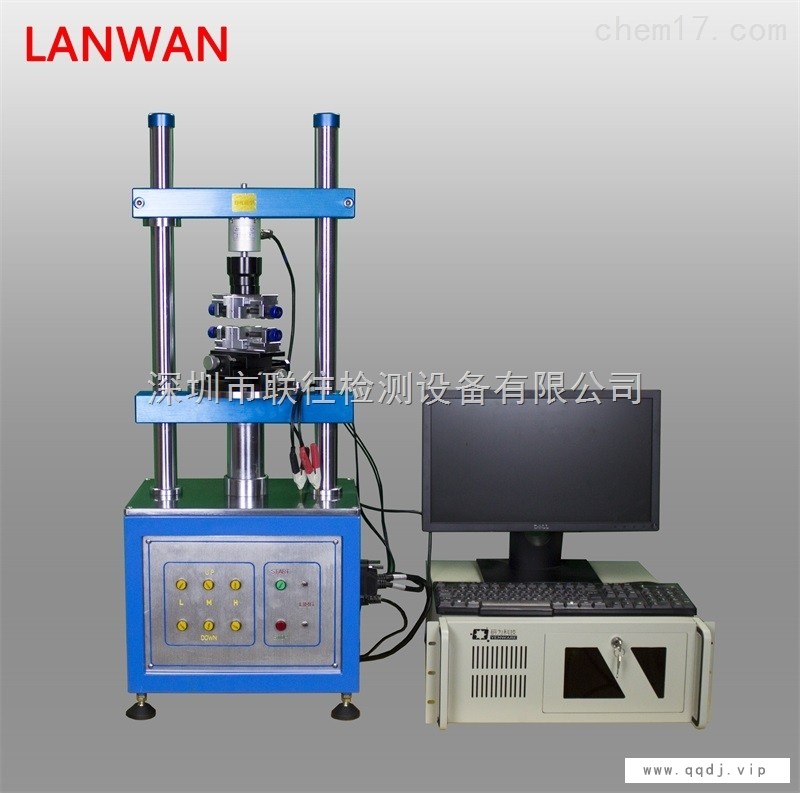

一、插拔力试验机机器规格：
规 定 大 荷 重：200、100、50、20、10、5、2、1Kg
小 分 解 度：0.01
大 测 定 高 度：150mm
小 微 调 距 离：0.01mm
测 定 速 度 范 围：0-1000mm/min
X.Y 轴移 动范 围：0-75mm
传 动 机 构：滚珠螺杆
驱 动 马 达：伺服马达
外 观 尺 寸：400*300*1000mm
重 量：100Kg（机台）
电 源：AC220V
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。
本机器适用于各种连接器之插入力及拔出力测试，搭配利门设计之自动求心装置，将可得到*准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）华为功能：PID减速、屈服行程、精密弹片K值。
二、插拔力试验机测试项目
★连接器单孔插拔试验 ★连接器整排插拔试验 ★弹簧拉压试验
★连接器插拔寿命试验 ★连接器单Pin与塑胶保持力试验 ★耐荷重试验
★连接器NORMAL FORCE测试 ★一般压缩，拉伸破坏试验(恒定时间) ★阶梯加载力试验
★可同时与接触阻抗机连线（选购）★退PIN测试 ★弹片双向推拉试验
★剥离力测试 ★磁栅尺行程精度0.001mm ★阶梯力分段加载
二、插拔力试机机器特点：
※ 可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）
测试资料储存于硬碟（每一笔资料皆可储存，不限次数）测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）检验报表抬头内容可随时修改（中英文皆可）检验报表可转档至EXCEL.ACCESS做编辑可自定义软件公式算法超出上下限规格范围停机报警提示波形图重叠分析图生成三、插拔力试验标准配备：
△1220S测试机台本体。 △控制系统（工业电脑及控制介面、电脑萤幕、印表机）。
Window系统插拔控制操作软件荷重元 △夹嘴一套 △X-Y移动台整排连接器用位置自动修正装置。 整排连接器用夹具 △单支连接器用夹具△9档微欧姆试验机及使用软体、连线GPIB介面卡。
△ 传感器
