本目录是上海徐吉电气有限公司为您精心选购的：
调频串联谐振成套试验设备的详细资料：
◆适用范围：
·适用于220kV及以下电压等级电气主设备交流耐压试验
·适用于110kV及以下电压等级橡塑电缆交流耐压试验
◆制造范围：
·输出电压：0～400kV(可按需订制)
·输出容量：0～400kVA(可按需订制)
·输出频率：20～300Hz(可按需订制)
◆技术特点：
·*便携、干式结构、任意组合、综合功能、一机多用
·手动、自动试验模式，自动调谐、自动稳压、参数设置
·数字、模拟双重监控，软硬件双重过压保护数据保存，电脑联机
·自主设计研制的环氧真空浇注电抗器多达34个规格品种，适应不同电压、电流、频率及工作制的变化组合
调频串联谐振成套试验设备产品简介
便携式系列变频谐振试验设备广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。本公司在变频串联谐振高压试验领域自主研发的变频、调压软件技术，于国内高压试验行业，利用这一技术采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的变频串并联谐振成套试验装置，*符合有关高压实验的规程和要求。
调频串联谐振成套试验设备工作原理
变频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
调频串联谐振成套试验设备产品特点
大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
能灵活整定实验电压、调频范围、加压时间
试验结果能计算出被试品电容
具有计算机通讯接口，便于通讯和试验数据管理
体积小、重量轻、操作方便
分辨率高、频率分辨率为0.001HZ
安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

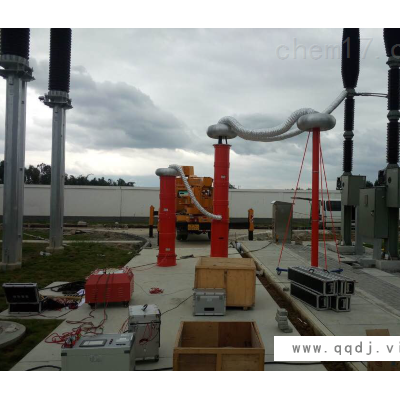

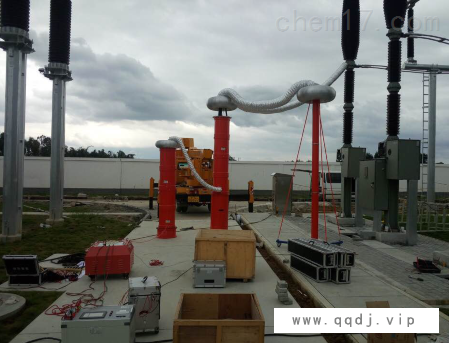

调频串联谐振成套试验设备成套组成
成套装置组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器
