交直流试验变压器产品概述:
TQSB系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的,TQSB(JZ)系列轻型交直流高压试验变压器是在TQSBJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中的重要设备。
交直流试验变压器产品别称:
油式试验变压器、油式变、高压油浸式试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变、油浸式试验变压器
交直流试验变压器功能特点:
1、本系列产品铁芯为单相芯式,采用优质冷轧取向硅钢片叠制而成,紧固方式采用钢材作夹件。
2、高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
3、低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。

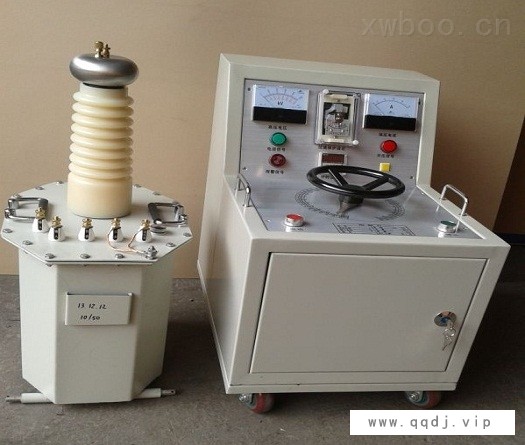

4、壳体为八角形,10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
5、TQSB系列油浸式试验变压器为单相变压器,用工频220V或380V电源接入操作箱(台),经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。
6、本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
交直流试验变压器技术参数:
表1. TQSB(JZ)系列轻型交直流试验变压器
型 号 | 容量 (kVA) | 高压电压(kV) | 高压电流(mA) | 低压输入 | 变比 | 温升℃ (30分钟) | |||
AC | DC | AC | DC | 电压(V) | 电(A) | 高/仪 | |||
TQSB(J Z)-1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
TQSB(J Z)-3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
TQSB(J Z)-5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 500 | 10 |
TQSB(J Z)-10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 500 | 10 |
TQSB(J Z)-20/50 | 20 | 50 | 70 | 400 | 100 | 400 | 53 | 500 | 10 |
TQSB(J Z)-30/50 | 30 | 50 | 70 | 600 | 100 | 400 | 79 | 500 | 10 |
TQSB(J Z)-40/50 | 40 | 50 | 70 | 800 | 105 | 400 | 105 | 500 | 10 |
TQSB(J Z)-50/50 | 50 | 50 | 70 | 1000 | 100 | 400 | 132 | 500 | 10 |
TQSB(J Z)-10/100 | 10 | 100 | 140 | 100 | 50 | 200 | 50 | 1000 | 10 |
TQSB(J Z)-20/100 | 20 | 100 | 140 | 200 | 100 | 400 | 53 | 1000 | 10 |
TQSB(J Z)-30/100 | 30 | 100 | 140 | 300 | 100 | 400 | 79 | 1000 | 10 |
TQSB(J Z)-40/100 | 40 | 100 | 140 | 400 | 100 | 400 | 105 | 1000 | 10 |
TQSB(J Z)-50/100 | 50 | 100 | 140 | 500 | 100 | 400 | 132 | 1000 | 10 |
TQSB(J Z)-20/150 | 20 | 150 | 210 | 133 | 100 | 400 | 53 | 1500 | 10 |
TQSB(J Z)-30/150 | 30 | 150 | 210 | 200 | 100 | 400 | 79 | 1500 | 10 |
TQSB(J Z)-40/150 | 40 | 150 | 210 | 267 | 100 | 400 | 105 | 1500 | 10 |
TQSB(J Z)-50/150 | 50 | 150 | 210 | 333 | 100 | 400 | 132 | 1500 | 10 |
TQSB(J Z)-100/150 | 100 | 150 | 210 | 667 | 150 | 400 | 263 | 1500 | 10 |
