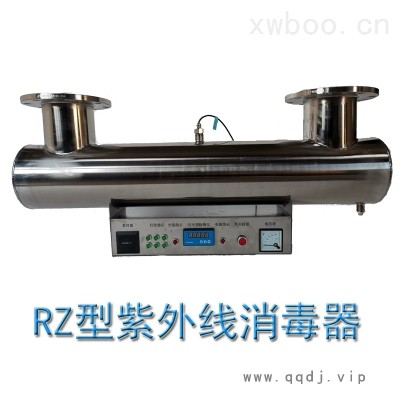

14S104图集二次供水消毒设备·RZ型紫外线消毒器规格型号表
| 额定水量 | 功耗 | 灯管规格 | 灯管数 | 筒体重量 | 控制箱重量 | 进出水口 |
| m³/h | w | w | 根 | kg | kg | ||
| RZ-UV2-LS10 | 10 | 180 | 87 | 2 | 12 | 22 | DN50 |
| RZ-UV2-LS15 | 15 | 300 | 87 | 3 | 18 | 23 | DN65 |
| RZ-UV2-LS20 | 20 | 380 | 87 | 4 | 19 | 24 | DN65 |
| RZ-UV2-LS30 | 30 | 390 | 87 | 5 | 25 | 25 | DN80 |
| RZ-UV2-LS35 | 35 | 570 | 87 | 6 | 26 | 26 | DN100 |
| RZ-UV2-LS40 | 40 | 660 | 87 | 7 | 40 | 27 | DN100 |
| RZ-UV2-LS45 | 45 | 750 | 87 | 8 | 41 | 28 | DN100 |
| RZ-UV2-LS50 | 50 | 870 | 87 | 9 | 48 | 38 | DN125 |
| RZ-UV2-LS60 | 60 | 1050 | 87 | 11 | 50 | 40 | DN150 |
| RZ-UV2-LS80 | 80 | 1230 | 87 | 13 | 52 | 42 | DN150 |
| RZ-UV2-LS100 | 100 | 1410 | 87 | 15 | 62 | 44 | DN150 |
| RZ-UV2-LS125 | 125 | 1460 | 320 | 4 | 85 | 38 | DN150 |
| RZ-UV2-LS140 | 140 | 1810 | 320 | 5 | 90 | 40 | DN150 |
以上规格型号仅供参考，厂家可根据实际尺寸、处理量等要求定做。
1.RZ型紫外线消毒器设计依据
现行国家标准规范
《建筑给水排水设计规范》CB 50015-2003 ( 2009年版)
《室外给水设计规范》GB 50013-2006
《生活饮用水卫生标准》GB 5749- 2006
《二次供水工程技术规程》CJJ 140-2010
《生活饮用水紫外线消毒器》CJ/T 204-2000
《城市给排水紫外线消毒设备》GB/T 19837-2005
2.适用范围
适用于建筑小区、厂区、民用建筑及工业建筑生活饮用水二次供水工程中消毒设备的选用及安装，一次供水消毒可参考使用。
3.工作原理
紫外线消毒器内装紫外线消毒灯管利用灯管内汞之蒸汽放电时辐射波峰在253.7nm的紫外线照射下致死各种微生物。
4.设备组成
紫外线消毒器设备由紫外线灯管、英玻璃套管、不锈钢筒体及配电系统(整流器、风扇、计时器、指示灯)等组成。
