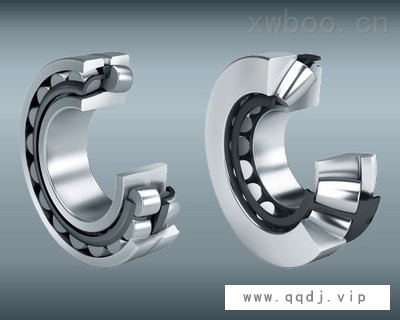

调心滚子轴承适用于：
轴承装置承受着非常大的径向载荷➤部分
除了较高的径向力之外，在一侧或两侧还产生相对较高的轴向载荷➤部分
轴相对于轴承座的动态或静态不对准或轴的挠度必须由轴承自由补偿➤部分
高冲击型载荷必须动态支撑
需要定位承载能力非常高的轴承
调心滚子轴承： F r =径向载荷 C r =基本动额定载荷 |
调心滚子轴承的标准产品范围包括：
开放设计的轴承➤图，➤图和➤图
带紧定套或退卸套的轴承➤图
密封轴承➤图
振动机械轴承➤链接
轴承具有X-life设计的大多数尺寸，并具有明显更高的性能➤链接。大型目录轴承和其他轴承设计GL 1。
基本设计轴承外圈具有弯曲的滚道
调心滚子轴承是径向滚子轴承的一部分。这些自保持滚动轴承具有两排滚子，在外圈中具有相互弯曲的滚道，在内圈中具有相对于轴承轴线倾斜的两个滚道。此滚道设计允许这些轴承的范围内的特性，这对许多应用的，在一个轴承，例如角度可调节的结合➤部分。对称的滚筒滚轴由黄铜，钢板或聚酰胺保持架➤引导。
滚子接触设计
滚子与滚道之间的接触点处的应力分布由滚子的接触表面决定。结果，滚子的几何形状与滚道相匹配。这给出了在辊的整个长度上有利的载荷分布，并防止两个边缘应力和应力峰值在辊的端部➤图。
优化的滚子和滚道轮廓使载荷分布均匀 F =滚子上的负载 |
孔是圆柱形或锥形的
基本设计的轴承不带密封件，但带有圆柱孔。除了233 ..- A系列以外，这些轴承也可提供带锥孔的孔➤图。
圆锥孔轴承的孔锥度为1:12，后缀K，而249、240和241系列的调心滚子轴承的孔锥度为1:30，后缀K30➤图和➤部分。
基本设计中轴承的区别特征
除了孔的设计（圆柱或圆锥形）外，特定的轴承设计还取决于轴承系列和轴承尺寸。关键区别特征是：
内圈设计
内圈上没有中心肋的轴承➤图，➤图和➤图
内圈上带有刚性中心肋的轴承➤图，➤图和➤图
内圈上的中心肋有松动的轴承➤图和➤图
保持架的设计➤部分
内圈的中心肋有松动的轴承
松动的肋条在无负载区域为滚子提供轴向引导➤图和➤表。这减少了轴承中的摩擦，继而导致较低的工作温度。
基本设计的调心滚子轴承，圆柱孔 F r =径向载荷 F a =轴向载荷
|
基本设计的调心滚子轴承，锥孔 F r =径向载荷 F a =轴向载荷
|
基本设计的调心滚子轴承，圆柱或圆锥孔，肋松动 F r =径向载荷 F a =轴向载荷
|
基本设计的轴承有以下几种型号：
内圈无中心肋的轴承➤表
内圈带刚性中心肋的轴承➤表
中心肋松动的轴承➤表
轴承设计，内圈无中心肋的轴承
设计 | 后缀 | ||
|---|---|---|---|
两个钢板保持架， | E1-XL | ||
一个黄铜双梳子保持架， | E1A-XL-M | ||
两个玻璃纤维增强聚酰胺制成的窗笼， | E1-XL-TVPB | ||
内圈带刚性中心肋的轴承的轴承设计
设计 | 后缀 | ||
|---|---|---|---|
两个黄铜保持架， | 兆字节 B-MB | ||
一个钢制双梳笼，在内圈上有导向，内圈有两个侧向固定肋和一个肋 | B-FB1 | ||
两个黄铜保持架， | A-MA AS-MA | ||
| 一只黄铜双梳子保持架，外圈导向，内圈带有两个侧向固定肋和一个肋，X寿命 | XL-MA1 | |
中心肋松动的轴承的轴承设计
设计 | 后缀 | ||
|---|---|---|---|
两个钢板保持架， | BE-XL | ||
两个钢板保持架， | BE-XL-JPA-T41A | ||
一个黄铜双梳子保持架， | BEA-XL-MB1 | ||
也可以选择标准轴承，其两侧都有密封件➤图和➤部分。
222、223系列
222和223系列的密封轴承包括超大宽度和名称➤图形和➤部分中的前缀WS 。
240、241系列
240和241系列密封轴承的主要尺寸对应于开放轴承的主要尺寸。
有关密封的调心滚子轴承TPI 218的更多信息。
基本设计的调心滚子轴承，两侧密封
|
安装在振动机械中的滚动轴承不仅必须承受高负载和高速度，而且还必须承受加速度和离心力。在许多情况下，这些应用涉及不利的环境条件，例如污染和湿气。
调心滚子轴承与振动机械的运行条件相匹配
舍弗勒开发的特殊调心滚子轴承与振动机械的运行条件相匹配，并在实际使用中获得了极大的成功。滚动轴承的保持架尤其承受高径向加速度引起的应力。在不利的情况下，这些也可能被轴向加速度所覆盖。
角度失准的支持减少了额外的滑动运动
旋转不平衡会在轴承内产生旋转轴偏转和额外的滑动运动。这会增加轴承的摩擦力，从而增加轴承的工作温度。特殊的调心滚子轴承可以支持高达0.15°的动态角度调整。
特殊的调心滚子轴承的基本设计
舍弗勒用于振动机械的特殊调心滚子轴承的主要尺寸为尺寸系列23（DIN 616：2000，ISO 15：2017）。
规格T41A（T41D）
舍弗勒用于振动机械的调心滚子轴承是按照T41A或T41D规格表生产的。这考虑到了应用程序的特殊要求。该规范定义了例如孔和外径的公差以及轴承的径向内部游隙。其他公差符合标准ISO 492：2014的公差等级。
TPI 197中详细介绍了用于振动机械的舍弗勒球面滚子轴承。这可向舍弗勒索取。
带紧定套或退卸套的轴承即装即用的安装套件方便了轴承的订购和安装
完整的轴承安装套件也可用于将带有圆锥孔的调心滚子轴承定位在圆柱轴颈上。这些单元包括轴承，紧定套，凸耳垫圈和防松螺母，或轴承和退卸套➤图。适配器套筒和退卸套允许轴承为位于光滑和阶梯轴➤图和➤图。固定元件在产品表中进行了描述，在下订单时也必须说明。
带紧定套的调心滚子轴承 F r =径向载荷 F a =轴向载荷
| |
调心滚子轴承可以作为X-life轴承➤图在众多系列和尺寸中使用。这些轴承表现出比传统的调心滚子轴承更高的性能。例如，通过改进的内部结构，更高的接触区域表面质量，优化的滚子和滚道之间的接触几何形状，具有冠状端部的新滚子尺寸和优化的保持架设计，以及更高的质量，可以实现这一点。钢和滚动元件以及肋骨松动➤表。
X寿命设计的调心滚子轴承
|
X-life带来更多的客户利益
这些技术增强提供了一系列优势，例如：
轴承中更有利的载荷分布，从而使轴承具有更高的动载荷承载能力➤图
更高的运行精度和平稳运行
以减少的摩擦和更高的能源效率运行
降低轴承中的热量产生
更高的速度
如果进行再润滑，则润滑剂消耗量更低，因此维护间隔更长
轴承的使用寿命明显延长
高度的操作安全性
紧凑，环保的轴承装置
X-life的优势：运营成本更低，机器可用性更高
总之，这些优点极大地提高了轴承位置的总体成本效率，从而实现了机器和设备效率的可持续提高。
后缀XL
X-life调心滚子轴承的➤部分和➤链接包括后缀XL 。
应用领域适用于其他应用领域
由于其特殊的技术特性，X-life调心滚子轴承非常适合以下场合的轴承布置：
干燥辊和压光机
采矿机械，传送带，破碎机，振动筛，立式磨机，辊压机
连铸厂
客梯
船舶推进系统
X寿命表明产品性能密度高，因此给客户带来特别显着的好处。
承载能力适用于非常高的径向载荷和高轴向载荷
调心滚子轴承可以同时承受两个方向的高轴向载荷和非常高的径向载荷。它们专为*的承载能力而设计，并且由于它们具有**数量的大型特别长的滚筒（E1设计中的轴承），因此也适用于*重的负荷➤。
带紧定套或退卸套的轴承的轴向承载能力由于其内部结构，调心滚子轴承可以承受较高的轴向载荷。当带有紧定套或抽出套的轴承位于没有固定轴向挡块（例如刚性轴肩）的光滑轴上时，轴承装置的轴向承载能力取决于轴和衬套之间的摩擦力。
如果对定位方法的轴向承载能力有任何疑问，请咨询舍弗勒。
轴向载荷和更高的速度轴承中的摩擦随着载荷和速度的增加而增加
调心滚子轴承在两个方向上均能承受较高的轴向力。但是，如果同时出现非常高的轴向载荷和非常高的转速，则必须考虑由此引起的温度升高和轴承中的摩擦。
角度偏差补偿调心滚子轴承补偿动态和静态角度不对中
由于外圈上的凹形滚动体滚道，调心滚子轴承能够进行角度调节➤截面。结果，它们允许外圈和内圈之间的偏斜在一定范围内，而不会对轴承造成损坏，因此可以补偿未对准，轴偏斜和轴承座变形。
允许的调整角度可能的倾斜取决于负载的大小
可允许的调整角度陈述为载荷P <0,1·C ř ➤表。调整角度适用于以下情况：
角度调整角度是恒定的（静态角度未对准）
旋转部件是内圈
所述值在实际中可以使用的程度基本上取决于轴承装置，密封件等的设计。
调整角度减小如果旋转部件是外圈，则内圈会发生翻滚运动，或者调整角大于表中所列的值，轴承的角度调整装置会更小。在这种情况下，请咨询舍弗勒。
密封轴承的允许调整角度密封轴承的允许调整角度较小
在密封的调心滚子轴承中，角度调节装置与中心位置的夹角为0.5°。达到此值时，未对准不会对密封功能产生不利影响。
调心滚子轴承的允许调整角度
